在PCB设计接近尾声、准备进入SMT贴片和PCBA生产环节时，"拼板"（Panelization）往往是最容易被忽视、却又直接影响生产良率与成本的一步。很多工程师习惯把拼板理解为"把几块小板简单排列拼在一起"，但实际上，拼板设计涉及贴片工艺、分板方式、板厚公差、元件布局等多方面因素，任何一个细节考虑不周，都可能导致SMT贴片飞件、分板崩裂、边缘元件损伤等问题。本文将系统梳理PCB拼板设计中需要重点关注的要点，帮助有PCB设计、打样及代工代料需求的电子产品厂家提前规避常见风险。
一、什么是PCB拼板，为什么需要拼板

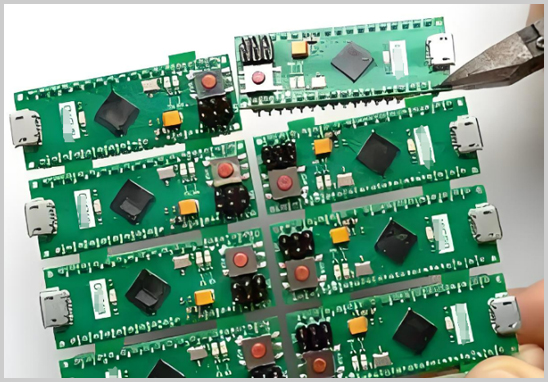

拼板是指将多块单元PCB按照一定规则排列组合在一张大板上，统一进行SMT贴片、AOI检测和后续分板的工艺方式。对于尺寸较小的PCB（如常见的连接器控制板、传感器模块等），单独上线贴片会大幅降低生产效率，因此绝大多数中小尺寸PCB在量产阶段都需要拼板处理。合理的拼板设计可以提升贴片机产能利用率、减少定位次数、降低单板生产成本；反之，拼板方式不当，则可能造成变形、错位、分板困难等一系列后续问题。
二、PCB拼板设计需要注意的核心要点
1. 拼板尺寸与贴片设备的匹配
拼板整体外形尺寸需要与SMT贴片机、回流焊传送轨道的可加工范围相匹配，过大或过小都会影响上线效率。同时应尽量将拼板设计为矩形，避免不规则外形导致设备定位困难或空间浪费。
2. 单元板之间的连接方式选择
常见的拼板连接方式主要有两种：V-CUT（V型槽切割）和邮票孔（Tab Routing，带工艺连接点的锣槽）。
- V-CUT适合边缘为直线、板厚较为均匀的场景，分板后边缘整齐，但对板边留白要求较高；
- 邮票孔方式适应性更强，尤其适合板形不规则、边缘有元件贴近板边的情况，但分板时需注意预留足够的锣槽间距，避免分板应力传导至邻近元件焊点。
设计阶段应根据板型结构、元件布局及客户对分板应力的敏感度，合理选择连接方式，必要时可与工厂工艺工程师提前沟通确认。
3. 拼板间距（Spacing）设计
拼板中单元板与单元板之间、单元板与工艺边之间都需要预留合理间距，主要考虑：
- 贴片机吸嘴、钢网印刷的操作空间；
- AOI/AOI检测设备的识别边界；
- 分板时刀具或V-CUT刀的加工路径宽度，避免损伤相邻单元板。
间距过小容易造成钢网漏印、贴片精度下降；间距过大则浪费板材、增加成本，需要结合具体板厚和贴片工艺综合权衡。
4. 工艺边（Process Edge）设计
工艺边是拼板边缘为满足贴片、测试等生产环节所额外增加的辅助边框，通常宽度在3-5mm左右，具体需根据贴片机夹持要求确定。工艺边上一般会设置：
- Mark点（光学定位点），用于贴片机、AOI设备自动识别板件坐标；
- 测试点或工艺孔，便于ICT测试治具定位；
- 板边标识信息，如板厂批次号、拼板方向标记等。
工艺边设计不足，容易导致贴片机无法有效夹持传送，或Mark点识别失败造成贴装偏移。
5. 拼板方向与元件布局的配合
拼板方向应结合元件在板上的分布密度、极性元件方向、以及回流焊炉温曲线的均匀性综合考虑。同一拼板内应尽量保持元件方向一致，便于贴片程序编排、减少换向次数；同时应避免大尺寸或高重量元件集中分布在拼板边缘，防止运输和分板过程中受力不均产生变形。
6. 分板方式对元件的影响
无论采用V-CUT还是邮票孔分板，分板动作都会对板边附近的元件产生一定应力冲击。因此在设计阶段，应尽量避免将精密元件（如BGA、QFN等细间距封装）布局在过于靠近板边或分板线的位置，通常建议预留3mm以上的安全距离，具体数值可结合封装类型及板厂工艺能力进一步确认。
三、拼板设计中常见的误区
- 误区一：拼板数量越多越省钱。拼板数量需结合贴片机幅面、板材利用率综合测算，盲目增加拼板数量可能导致板材浪费或工艺边比例过高，反而拉高单板成本；
- 误区二：所有板型都适合V-CUT。板边不规则、有缺口或凸起结构的板型，强行使用V-CUT可能导致切割不完整或崩边，应优先考虑邮票孔方式；
- 误区三：拼板设计与元件布局是两个独立环节。实际上拼板方式应在PCB设计前期就与元件布局同步考虑，后期补做拼板往往需要反复调整器件位置，增加设计返工成本。
四、拼板设计与PCB设计、PCBA生产的衔接
拼板设计并非孤立环节，它与前端的PCB布局设计、后端的PCBA贴片工艺紧密相关。一个完整、顺畅的项目流程通常包括：原理图确认→PCB布局布线设计→拼板方案设计→Gerber文件输出→BOM表梳理→供应商询价采购→SMT贴片打样→功能测试→批量PCBA生产。任何一个环节的疏漏，都可能影响最终产品的交付周期和良率表现，因此选择具备全流程经验的合作方，能有效降低沟通成本和试错成本。
五、宏力捷电子：PCB设计、打样及代工代料一站式服务
深圳宏力捷电子专注于PCB设计与PCBA制造服务，可为客户提供从设计到量产的一站式解决方案：
- PCB设计画板：客户仅需提供原理图，即可承接多层板、高精密/BGA封装、盲孔/埋孔等复杂结构的PCB布局布线设计，拼板方案根据产品结构及贴片工艺同步规划；
- BOM表梳理与供应商询价：协助建立完整物料清单，对接优质供应商完成购料，降低采购沟通成本；
- 样品制作：支持小批量PCBA打样，便于客户在批量生产前完成功能验证；
- PCBA批量生产：具备批量代工代料能力，从贴片、组装到测试全流程把控，保障交付周期与产品良率。
若您正在寻找兼具设计经验与生产落地能力的PCB/PCBA合作伙伴，欢迎了解宏力捷电子的一站式服务能力，共同推进项目从设计图纸走向量产交付。
常见问题解答（FAQ）
Q1：拼板一定比单片生产更划算吗？
一般来说，中小尺寸PCB通过拼板可以提升贴片效率、降低单板生产成本，但具体是否划算，还需结合板材利用率、拼板数量及工艺边比例综合测算，并非在所有情况下都绝对成立。
Q2：V-CUT和邮票孔应该怎么选？
需结合板型结构、板厚及元件布局综合判断：边缘规整、板厚均匀的板型可优先考虑V-CUT；板型不规则或对分板应力较敏感的场景，邮票孔方式适应性更强。具体选择建议在设计阶段与工艺工程师沟通确认。
Q3：拼板设计应该在PCB布局的哪个阶段介入？
建议在PCB布局设计前期即同步考虑拼板方案，尤其是板边元件布局，避免后期补做拼板导致反复调整设计。
