PCBA焊接不良是电子制造过程中较为常见的质量问题，主要表现为虚焊、连锡（桥接）、立碑、锡珠、假焊、焊点空洞等现象。这些缺陷不仅影响产品外观，更可能导致电路接触不良、间歇性失效甚至整机功能失效，是PCBA打样及批量代工中需要重点管控的环节。以下从工艺、来料、设备、环境等角度，梳理焊接不良的常见成因。
一、工艺参数设置不当
焊接工艺参数是影响焊接质量的核心因素之一。
- 回流焊温度曲线不匹配：预热、保温、回流、冷却各阶段的温度和时间设置不合理，容易造成虚焊或元件损伤。例如升温速率过快可能引发元件热应力开裂，保温时间不足则助焊剂活化不充分，影响润湿效果。
- 波峰焊参数偏差：波峰高度、传送角度、焊接速度、锡炉温度等参数设置不当，是DIP插件焊接中出现连锡、漏焊的常见原因。
- 印刷工艺问题：钢网开口设计、印刷压力、刮刀速度等参数不合理，会导致锡膏印刷量过多或过少，进而引发连锡或少锡。
二、来料质量问题
来料环节的隐患往往在焊接阶段集中暴露。
- PCB板可焊性不佳：PCB表面处理工艺（如OSP、沉金、喷锡）存在氧化、污染或涂层不均，会直接影响焊料的润湿性。
- 元器件引脚氧化或共面性差：元器件储存不当导致引脚氧化，或引脚共面性超出公差范围，容易造成虚焊、立碑等问题。
- 锡膏、助焊剂质量或存储不当：锡膏过期、储存温度不当或开封后暴露时间过长，会影响其活性和印刷性能。
三、设备与产线状态因素
- 贴片精度问题：贴片机贴装偏移、抛料率高，会导致元件位置偏移，焊接后出现连锡或虚焊。
- 钢网清洁度：钢网长时间使用未及时清洗，孔壁残留锡膏会影响印刷一致性。
- 设备维护保养不到位：炉温传感器校准偏差、传送带速度不稳定等设备老化问题，也会间接导致批量性焊接缺陷。
四、环境与操作因素
- 车间湿度、温度控制不当：湿度过高容易导致锡膏吸潮，焊接时产生锡珠、空洞等问题；静电防护不到位还可能损伤敏感元器件。
- 人工操作不规范：手工补焊、插件摆放等环节若操作不规范，也会引入焊接不良。
五、PCB与元件设计因素
部分焊接不良源于设计阶段的兼容性问题，例如焊盘设计与元件封装不匹配、过孔与焊盘间距设计不合理导致的热容量差异过大，容易造成局部虚焊。这类问题通常需要在DFM（可制造性设计）评审阶段提前识别，避免流入生产环节后才发现。
焊接不良的常见检测与预防方法
针对上述成因，PCBA加工过程中通常会结合以下方式进行预防和管控：

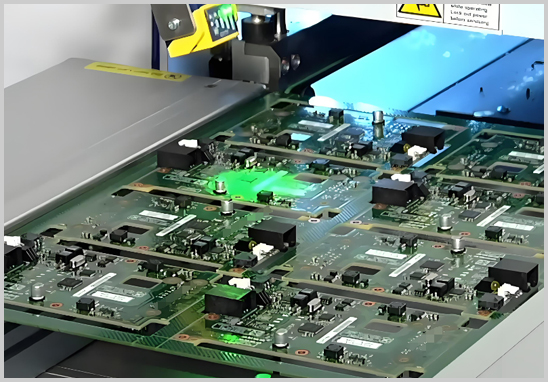

- AOI（自动光学检测）：在贴片后和回流焊后进行外观检测，识别连锡、偏位、少锡等缺陷；
- X-Ray检测：针对BGA、QFN等底部端子元件，通过X-Ray观察焊点内部空洞及虚焊情况；
- ICT/FCT测试：通过在线测试和功能测试，从电气性能角度进一步验证焊接质量；
- 首件确认与SPC过程管控：在批量生产前进行首件全检，并通过统计过程控制持续监控关键工艺参数的稳定性。
需要说明的是，具体采用哪些检测手段及管控标准，通常需结合产品复杂度、客户要求及行业标准（如IPC-A-610）综合确定，实际检测项目以具体项目方案为准。
