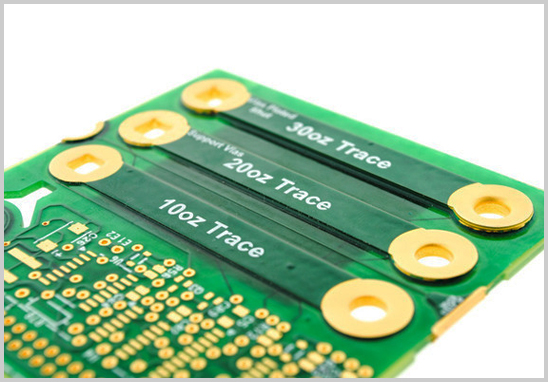

在PCB设计中，铜厚（铜箔厚度）是一个经常被忽视却至关重要的参数。选错铜厚，轻则信号失真、阻抗偏差，重则走线过热、烧板失效。本文从实际工程需求出发，系统讲解PCB铜厚的选择逻辑，帮助电子厂家、硬件工程师在设计初期做出正确决策。
一、什么是PCB铜厚？常见规格有哪些？
PCB铜厚指电路板铜箔层的厚度，通常以"盎司（oz）"为单位，也可换算为微米（μm）：
| 铜厚规格 | 微米（μm） | 常见应用 |
| 0.5 oz | 约 17.5 μm | 高密度信号层、HDI板 |
| 1 oz | 约 35 μm | 消费电子、通用PCB（最常见） |
| 2 oz | 约 70 μm | 工业控制、中等功率电源板 |
| 3 oz | 约 105 μm | 大电流电源、汽车电子、充电桩 |
| 4 oz及以上 | 140 μm+ | 重载电源模块、散热要求极高场合 |
注：oz换算关系来自IPC-T-50标准术语体系，1 oz铜厚 = 1盎司铜均匀铺开1平方英尺时的厚度 ≈ 35μm。
二、PCB铜厚选择的四大核心维度
1. 载流量需求——最核心的选型依据
走线的载流能力与铜厚和线宽直接相关。IPC-2221B标准提供了外层和内层走线的载流量计算参考：
- 外层走线：散热条件好，相同线宽下可承受更大电流；
- 内层走线：散热受限，载流能力约为外层的50%~70%。
实用估算原则（外层，温升10℃）：
| 线宽（mm） | 1 oz 载流（A） | 2 oz 载流（A） |
| 0.5 | ~0.9 | ~1.5 |
| 1.0 | ~1.6 | ~2.7 |
| 2.0 | ~2.7 | ~4.6 |
| 3.0 | ~3.7 | ~6.2 |
建议：电流 >3A 的走线优先考虑2 oz；>10A 建议 3 oz 或增加铺铜处理。
2. 散热需求——功率器件不能忽视
铜箔本身是优良的热导体，铜厚越大，导热截面积越大，散热效率越高。对于：
- 开关电源、DC-DC模块：建议内层铺铜结合2 oz外层，辅助功率器件散热；
- LED驱动板、电机驱动板：大面积铺铜 + 2~3 oz 可有效降低热阻；
- 工业逆变器、充电桩主控板：3 oz 及以上铜厚配合铝基板或散热孔方案。
3. 信号完整性——高频板宜薄不宜厚
对于高速信号、射频电路（如5G模组、Wi-Fi天线板、毫米波雷达板），铜厚越大，走线的趋肤效应影响越明显，且阻抗控制难度增加：
- 差分对、受控阻抗走线：推荐 0.5 oz 或 1 oz，配合精确的叠层设计；
- BGA封装扇出层：通常使用 0.5 oz，保证细密线宽/间距的蚀刻精度；
- 通用信号层：1 oz 是最均衡的选择，兼顾加工良率与信号质量。
HDI板（含盲孔/埋孔结构）内层信号层常采用 0.5 oz，以实现更精细的线宽线距（最小可达 2mil/2mil）。
4. 加工成本与工艺可行性
铜厚影响蚀刻工艺难度和原材料成本：
- 铜厚越大，最小线宽要求越宽：2 oz 铜的最小线宽通常需要≥5mil，3 oz 需要≥8mil，不适合高密度布线；
- 成本递增显著：从1 oz升至2 oz，板材成本通常增加15%~30%；3 oz 以上需特殊报价；
- 混合铜厚板：部分设计采用外层2 oz（大电流）+ 内层1 oz（信号）的混压方案，兼顾性能与成本，但加工周期会延长。
三、不同产品类型的铜厚推荐汇总
| 产品类型 | 推荐铜厚 | 关键考量 |
| 消费电子（手机/平板/穿戴） | 0.5~1 oz | 轻薄、高密度、低功耗 |
| 工控板/嵌入式主板 | 1~2 oz | 均衡，兼顾信号与小功率供电 |
| 电源模块/DC-DC转换器 | 2~3 oz | 大电流走线、散热优先 |
| 汽车电子（车规级） | 2~3 oz | 可靠性、温度冲击要求高 |
| 充电桩/储能BMS | 3~4 oz | 大电流、长期稳定性 |
| 射频/高频板 | 0.5~1 oz | 阻抗控制、趋肤效应控制 |
| LED照明驱动板 | 1~2 oz | 散热+载流双重需求 |
四、常见误区提醒
误区1：铜厚越厚越好
铜厚过大会导致蚀刻困难、线宽精度下降，在高密度BGA扇出区域反而降低良率。
误区2：所有层统一铜厚
混压铜厚方案（如外层2 oz + 内层1 oz）在实际工程中性价比更高，应根据各层功能分别设定。
误区3：忽略内外层差异
相同铜厚下，内层走线载流能力显著低于外层，设计时应参考IPC-2221B内层曲线，留足余量。
