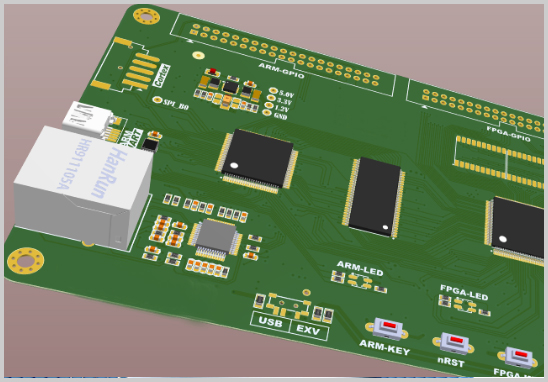

对于电子产品企业来说，“PCB设计打样”不是单一环节，而是一个连续工程流程：
原理图 → PCB Layout → 工艺评估（DFM）→ PCB制板 → PCBA贴装 → 调试验证 → 小批量试产 → 批量生产
实际项目中，问题往往不是出在某一个环节，而是设计与制造脱节导致反复改板、延期甚至失效。因此，选择服务商的核心是：
是否具备“设计可实现 + 制造可落地”的协同能力
一、PCB设计能力：决定项目成败的基础
1. 多层与高密度设计能力（非简单画板）
对于4层以上或含BGA器件的设计，应重点关注：
- 合理的层叠结构设计（如电源层/地层分配）
- 阻抗控制（如差分对100Ω、单端50Ω）
- BGA扇出策略（via-in-pad、dog-bone等）
- 高速信号约束（等长、回流路径完整性）
技术依据：
PCB设计应遵循 IPC-2221（通用设计标准） 和 IPC-2152（导体电流承载能力） 等规范。
2. 高速与电源完整性设计能力（SI/PI）
涉及以下场景必须重点评估：
- DDR、USB3.0、PCIe、HDMI等高速接口
- 多电源系统（如1.2V/3.3V/5V混合供电）
关键能力包括：
- 时序匹配（length matching）
- 电源去耦网络设计
- 回流路径控制（避免跨分割地）
如果设计阶段未处理好，后期很难通过打样或调试修复。
3. DFM / DFT能力（是否具备量产思维）
DFM（Design for Manufacturability）可制造性设计：
- 线宽线距与加工能力匹配
- 焊盘设计符合贴装要求
- 过孔结构（通孔/盲孔/埋孔）可实现
DFT（Design for Testability）可测试性设计：
- 关键节点预留测试点
- 支持ICT/FCT测试
是否具备DFM/DFT能力，直接影响：
- 打样一次成功率
- PCBA良率
- 后期测试效率
二、PCB打样能力：不仅是“能做”，更要“做得稳定”
1. 工艺能力匹配（避免设计无法制造）
建议重点确认以下参数：
- 最小线宽/线距（如4/4mil、3/3mil等）
- 最小孔径（如0.2mm机械孔或更小激光孔）
- 层数能力（2层～多层/HDI）
- 阻抗控制能力（通常±10%以内）
注意：设计能力必须与板厂工艺能力匹配，否则需反复修改设计。
2. 板材与应用匹配
不同应用对应不同板材：
- 常规电子：FR-4
- 高频应用：ROGERS、PTFE等高频材料
- 散热需求：铝基板/铜基板
错误选材会导致信号损耗或热失效。
三、PCBA打样能力：决定产品是否“真正可用”
PCB做出来只是第一步，PCBA决定产品是否能正常运行。
1. 贴装与焊接能力
需确认：
- 是否支持精细封装（如0201、QFN、BGA）
- 回流焊温控能力
- 焊膏印刷精度
2. 检测与质量控制
常见检测手段包括：
- AOI（自动光学检测）
- X-Ray（用于BGA焊点检测）
- 功能测试（FCT）
行业依据：
PCBA质量评估通常参考 IPC-A-610（电子组件可接受性标准）。
四、一站式服务能力：减少沟通损耗的关键
如果设计、打样、贴装分别由不同供应商完成，常见问题包括：
- 设计无法制造
- BOM器件采购不一致
- 工艺标准不统一
一站式服务的核心价值在于：
- 设计与制造同步优化
- BOM与供应链统一管理
- 缩短项目周期
完整能力应覆盖：
- PCB设计（Layout）
- BOM整理与替代料确认
- 元器件采购
- PCB制板
- PCBA贴装与测试
五、交付与工程响应能力：影响研发节奏的关键因素
在研发周期紧张的情况下，应重点评估：
- PCB打样周期（常规2–5天，加急可更短）
- PCBA打样周期（通常3–7天，取决于物料齐套情况）
- 工程支持响应速度（是否快速反馈设计问题）
注意：交期不仅取决于生产能力，更取决于工程沟通效率。
六、价格判断：避免“低价陷阱”
不合理低价常见风险：
- 设计未考虑制造，导致返工
- 使用不合规替代料
- 打样与量产质量不一致
建议关注：
- 报价是否拆分清晰（设计/制板/贴装）
- 是否提供BOM确认机制
- 是否支持工程评审
合理价格应建立在“可交付”和“稳定质量”基础上。
七、常见问题解答
1. PCB设计打样费用如何构成？
主要包括：
- PCB设计费用（按复杂度）
- PCB制板费用（层数/尺寸/工艺）
- PCBA贴装费用（点数/工艺）
- 元器件采购成本
2. PCB打样周期是否可以压缩？
可以，但前提是：
- 设计文件完整
- BOM明确
- 工艺要求清晰
否则加急意义有限。
3. 没有BOM是否可以做PCBA？
可以，但需额外确认：
- 器件型号
- 封装匹配
- 替代料风险
不建议完全由供应商主导，需工程确认。
八、宏力捷电子：从设计到量产的一站式解决方案
针对电子产品企业“设计难落地、打样周期长、供应链复杂”等痛点，宏力捷电子提供工程化一站式服务：
1. PCB设计能力
- 多层板、高密度PCB设计
- BGA封装、高速信号布线经验
- 支持盲孔/埋孔及复杂结构设计
2. 全流程服务能力
客户仅需提供原理图，即可完成：
- PCB Layout设计
- BOM建立与优化
- 元器件采购与供应链整合
- PCB打样与批量生产
- PCBA贴装与整机组装
3. 工程与交付保障
- 工程师一对一技术对接
- 设计与制造协同优化
- 稳定交付周期与质量控制
九、总结
选择PCB设计打样公司，关键不是“谁能做”，而是：
- 是否具备工程设计能力
- 是否理解制造工艺
- 是否能支撑量产落地
只有同时具备“设计能力 + 制造能力 + 交付能力”的服务商，才能真正帮助项目高效推进。
