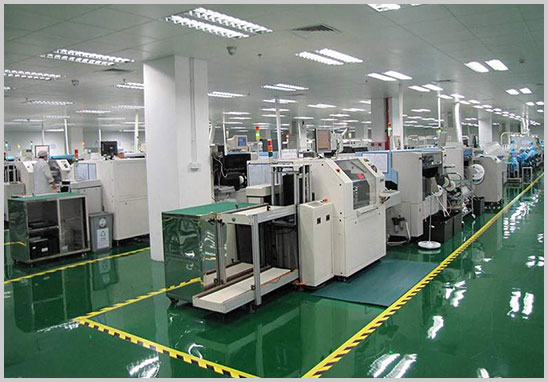

对于电子产品厂家来说，SMT贴片加工不仅是PCBA制造的核心环节，更直接影响产品的稳定性、良率和交付周期。无论是PCBA打样还是批量代工，理解SMT全流程，有助于降低沟通成本、规避质量风险。
本文将从实际生产流程出发，系统解析SMT贴片加工的完整工艺及关键控制点。
一、SMT贴片加工整体流程概览
SMT贴片加工通常包括以下核心环节：
1. PCB设计与DFM评审
2. 钢网制作
3. 锡膏印刷
4. SPI检测（锡膏检测）
5. 贴片（SMT Placement）
6. 回流焊接
7. AOI检测
8. 功能测试与组装
这一流程符合电子组装行业通行标准，如IPC-A-610（电子组件可接受性标准）及IPC-SM-782（SMT设计与布局标准）。
二、关键工艺步骤详解
1. PCB设计与DFM评审（可制造性分析）
在正式加工前，需对PCB文件进行DFM分析，包括：
- 焊盘设计是否合理
- 元器件间距是否满足贴装要求
- 是否存在立碑、桥连风险
这一阶段决定了后续良率，是很多客户容易忽视但最关键的一步。
2. 钢网制作
钢网用于锡膏印刷，其精度直接影响焊接质量。
关键控制点包括：
- 开孔尺寸（通常为焊盘的90%~110%）
- 钢网厚度（常见0.1mm~0.15mm）
- 激光切割精度
3. 锡膏印刷
通过印刷机将锡膏均匀涂覆在PCB焊盘上。
核心影响因素：
- 锡膏粘度与活性
- 刮刀压力与速度
- 环境温湿度（建议：温度20~25℃）
常见问题：少锡、连锡、偏移
4. SPI检测（锡膏检测）
SPI用于检测锡膏体积、厚度和位置，提前发现印刷缺陷。
行业内数据显示，SMT缺陷中约60%以上源于锡膏印刷阶段（参考IPC统计数据）。
5. SMT贴片（核心环节）
贴片机将元器件高速精准贴装到PCB上。
关键指标：
- 贴装精度（±0.03mm级）
- 贴装速度（CPH：每小时贴装数量）
- 元器件兼容性（0201/01005等微小器件）
6. 回流焊接
通过回流焊炉完成焊接，是决定焊点质量的核心工序。
温度曲线通常包括：
- 预热区
- 恒温区
- 回流区（峰值温度约235~250℃）
- 冷却区
不合理温曲会导致虚焊、冷焊或器件损伤。
7. AOI自动光学检测
AOI用于检测：
- 虚焊、漏焊
- 偏移、立碑
- 极性错误
提高出货良率，减少人工检测误差。
8. 测试与后段组装
根据产品要求进行：
- ICT测试（在线测试）
- FCT测试（功能测试）
- DIP插件与整机组装
三、SMT贴片加工常见问题与解决思路
1. 焊接不良（虚焊/冷焊）
原因：
- 锡膏质量问题
- 温度曲线不合理
解决：
- 优化回流焊曲线
- 选用高品质锡膏
2. 元件立碑（Tombstone）
原因：
- 焊盘受热不均
- 锡膏量不一致
解决：
- 优化钢网开孔设计
- 平衡焊盘热容量
3. 桥连（短路）
原因：
- 锡膏过多
- 印刷偏移
解决：
- 调整钢网厚度
- 提高印刷精度
四、客户在选择SMT贴片加工厂时重点关注什么？
从需求方角度，建议重点评估：
1. 是否具备DFM工程能力
2. 是否有SPI+AOI全流程检测
3. 是否支持小批量打样+批量生产
4. 供应链能力（元器件采购能力）
5. 交期与品质稳定性
尤其是PCBA代工代料项目，供应链能力直接影响交付风险。
五、SMT贴片加工适用于哪些产品？
- 消费电子（智能硬件、家电）
- 工业控制设备
- 汽车电子（部分非高端控制模块）
- 通讯设备
- 医疗电子
六、我们的PCBA代工代料服务能力介绍
作为拥有20余年经验的PCBA加工厂家，深圳宏力捷电子在SMT贴片加工及整板交付方面具备成熟能力：
1. 完整制造体系
- 多条SMT高速贴片线
- DIP插件线+后焊组装线
- 支持高密度、高精度PCBA生产
2. 一站式PCBA服务
覆盖全流程：
- PCB设计与优化
- PCB制造
- 元器件采购（原厂/代理渠道）
- SMT贴片+DIP插件
- 成品组装与测试
3. 工程与品质保障
- 专业DFM分析团队
- SPI+AOI+功能测试全流程检测
- 严格执行IPC标准
4. 灵活交付能力
- 支持PCBA快速打样
- 小批量试产
- 中大批量稳定交付
七、总结
SMT贴片加工并非单一工序，而是一个高度系统化的制造流程。每一个环节——从设计、印刷到焊接和检测——都直接影响最终产品质量。
对于有PCBA打样或代工代料需求的企业来说，选择具备完整工艺能力和质量控制体系的合作伙伴，是保障产品可靠性的关键。
