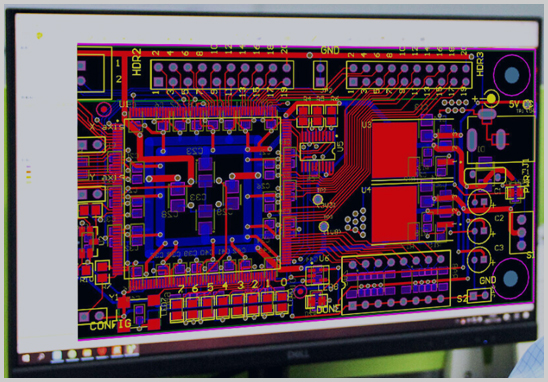

一、什么是信号完整性？为什么高速PCB必须重点关注？
在传统低速电路中，PCB只要“电气连接正确”，系统通常就能正常工作。
当信号的上升沿足够快时，PCB走线不再是理想导线，而是具有分布参数的传输线。此时，任何不合理的设计，都会直接影响信号波形，这就是信号完整性（Signal Integrity, SI）问题。
工程经验与行业文献普遍认为：
当信号上升沿时间 ≤ 走线传播延迟的 1/6～1/10 时，必须按高速信号进行设计
这也是为什么 DDR、PCIe、USB、LVDS、SerDes 等接口，对PCB设计要求极高。
二、高速PCB设计中，常见的信号完整性问题有哪些？
从实际项目经验来看，高速PCB中最容易出现的问题主要集中在以下几类：
1. 信号反射
由于阻抗不连续，信号在走线中来回反射，造成过冲、欠冲和振铃。
常见诱因包括：
- 阻抗未受控
- 过孔数量过多
- BGA 扇出不合理
- 连接器或接口突变
2. 串扰（Crosstalk）
相邻信号线之间发生电磁耦合，导致误触发或时序错误。
多发生在：
- 高速并行总线
- 差分线间距不足
- 信号线参考层不连续
3. 时序偏移（Skew）
多条相关信号到达时间不一致，影响数据采样窗口。
典型场景：
- DDR 地址 / 数据线
- 差分信号对内不等长
4. 电源完整性不足引起的信号问题
电源噪声通过芯片耦合到信号通道，造成抖动、误码。
三、解决高速PCB信号完整性问题的核心设计思路
高速PCB设计不是“补救式优化”，而是系统性规划。
核心可以归纳为五个关键词：层叠、阻抗、走线、过孔、电源。
四、高速PCB信号完整性优化的关键方法
1. 层叠结构设计：决定信号质量的基础
在高速PCB设计中，层叠结构优先于走线规则。
合理层叠的基本原则是：
- 高速信号层必须紧邻完整参考地层
- 电源层与地层成对布置，降低电源回路阻抗
- 避免高速信号跨分割地或跨电源岛
典型高速多层板（如 8 层板）结构示例：
- 顶层：高速信号
- 内层：完整地
- 中间层：高速/中速信号
- 内层：电源
- 底层：低速信号
这种结构可以显著改善回流路径连续性。
2. 阻抗控制：避免反射的核心手段
高速信号设计的本质之一，就是阻抗匹配。
常见阻抗要求包括：
- 单端信号：50Ω
- 差分信号：90Ω / 100Ω
影响阻抗的因素主要有：
- 线宽、线距
- 介质厚度
- 介质常数（Dk）
- 铜厚
- 层叠结构
因此在PCB设计阶段，需要：
- 根据板材与层叠进行阻抗计算
- 与PCB厂家确认可实现的工艺能力
- 在设计文件中明确标注阻抗要求
3. 高速信号走线规则：少就是稳
在高速PCB设计中，走线不是越“工整”越好，而是越“简单”越好：
- 尽量短，减少延迟和损耗
- 尽量直，避免无意义绕行
- 减少过孔数量
- 避免 90° 转角，使用 45° 或圆弧
- 差分线等长、等距、同层、同参考
对于 DDR、SerDes 等接口，还需要进行精确等长匹配。
4. BGA 与盲孔 / 埋孔设计：高速板的关键能力点
在高密度高速PCB中，BGA 封装几乎不可避免，而过孔结构直接影响信号完整性。
优化思路包括：
- 合理选择 BGA 扇出方式
- 高速信号尽量避免使用贯穿通孔
- 使用盲孔、埋孔缩短过孔长度
- 减少过孔残 stub 引起的反射
这也是高精密、多层高速PCB设计能力的重要体现。
5. 电源完整性设计：高速信号稳定的“隐形基础”
大量工程案例表明，
高速信号异常，最终往往源于电源不稳定。
实用设计建议包括：
- 去耦电容靠近芯片电源引脚
- 多容值电容组合使用
- 电源与地层保持完整、低阻抗
- 避免高速信号跨越电源分割区
五、高速PCB设计，更需要“从原理图到量产”的整体能力
高速PCB信号完整性，并不是单一技术点能解决的问题，而是贯穿：
- 原理图理解与接口识别
- 高速信号分类与规则制定
- 层叠与阻抗方案设计
- BGA、高密度扇出设计
- BOM 建立与物料选型
- PCB 制造与 PCBA 工艺协同
这也是越来越多企业选择专业PCB设计公司的核心原因。
六、结语：高速PCB设计，前期决定成败
高速PCB一旦进入打样和量产阶段，修改成本会急剧上升。
把信号完整性问题前移到设计阶段解决，是最省成本、也最可靠的方式。
对于只提供原理图、希望一次把板子设计对、做稳的客户来说，选择具备多层、高精密、BGA及盲埋孔设计经验的PCB设计公司，将大幅降低项目风险。
