一、为什么PCB要分“这么多层”？
> “不就是一块板子吗，为什么要分信号层、电源层、地层这么复杂？”
实际上，PCB分层并不是为了“复杂”，而是为了“稳定、可靠和可量产”。
尤其是在多层PCB、高速信号、BGA封装、电源电流较大的应用场景中，每一层的存在都有明确的工程意义。
简单一句话概括：
> PCB设计的本质，就是对不同功能进行“物理隔离和有序管理”。

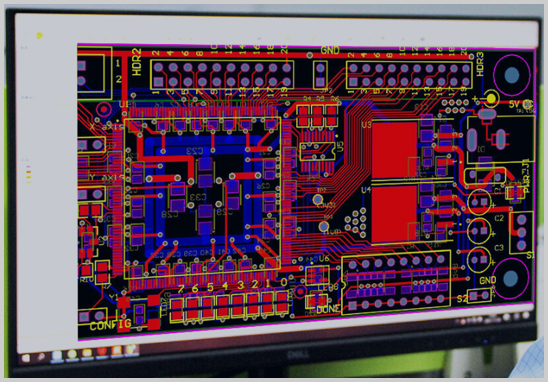

二、PCB设计中常见的层结构有哪些？
不同软件（Altium Designer、Cadence、Mentor）名称略有差异，但核心含义一致。以下是PCB设计中最常见、也是最关键的几类层。
1. 信号层（Signal Layer）
作用一句话说明：
用来走信号线，是PCB真正“干活”的层。
常见类型
- Top Layer（顶层）
- Bottom Layer（底层）
- Inner Signal Layer（内层信号层，多层板）
主要意义
- 承载数字信号、模拟信号、高速差分信号
- 决定信号完整性、时序和抗干扰能力
- 高速PCB中，对走线长度、阻抗控制要求非常高
设计经验补充
- 高速信号尽量走在紧邻地层的信号层
- 避免跨分割地
- BGA封装通常需要多层信号配合盲孔/埋孔出线
2. 电源层（Power Plane）
作用一句话说明：
专门给芯片和电路“供电”的层。
为什么不能随便用信号线代替？
- 电源电流大
- 对压降和噪声敏感
- 需要低阻抗、低回路电感
电源层的意义
- 提供稳定、干净的电源
- 减少电源纹波和电磁干扰（EMI）
- 提高整板电气性能一致性
在多层PCB设计中，独立电源层几乎是标配。
3. 地层（GND Plane）
作用一句话说明：
PCB里最“低调”，但最重要的一层。
地层的核心作用
- 提供信号回流路径
- 降低噪声和串扰
- 提升EMC/EMI性能
- 增强阻抗控制的可预测性
行业共识
> 没有完整地层的高速PCB，等于“先天体质不足”。
4. 阻焊层（Solder Mask Layer）
作用一句话说明：
决定哪里“能焊”，哪里“不能焊”。
分为
- Top Solder（顶层阻焊）
- Bottom Solder（底层阻焊）
主要意义
- 防止焊锡短路
- 提高焊接良率
- 保护铜箔不被氧化
阻焊开窗大小，直接影响：
- BGA焊接可靠性
- 细间距器件的连锡风险
5. 丝印层（Silkscreen Layer）
作用一句话说明：
给人看的“说明书层”。
常见内容
- 元件位号（R1、C3、U5）
- 极性标识
- 方向箭头、Logo
实际意义
- 方便贴片、维修、测试
- 降低装配和调试错误率
丝印并非越多越好，遮挡焊盘会直接影响生产。
6. 机械层 / 外形层（Mechanical / Outline）
作用一句话说明：
决定PCB“长什么样”。
包含内容
- 板框尺寸
- 开槽、开孔
- 拼板方式
- 安装孔位置
对接结构件、外壳设计时，这一层至关重要。
四、多层PCB中“层叠结构”为什么这么重要？
在4层、6层、8层甚至更高层数PCB设计中，真正考验设计能力的是——
> 层叠（Stack-up）怎么安排？
一个常见的6层PCB示例：
- L1：Top Signal
- L2：GND Plane
- L3：Inner Signal
- L4：Power Plane
- L5：GND Plane
- L6：Bottom Signal
这样的结构可以实现：
- 良好的信号回流
- 稳定的阻抗控制
- 更低的EMI风险
这也是为什么专业PCB设计公司比“只会画线”更重要。
五、PCB设计中，合理分层能带来哪些直接好处？
总结给客户最关心的几点：
1. 信号更稳定，不容易出问题
2. EMI/EMC更容易通过
3. BGA、高密度设计更容易量产
4. 减少后期改板和返工成本
5. 为PCBA批量生产打好基础
六、宏力捷电子在PCB设计分层上的优势
作为专业PCB设计服务商，宏力捷电子在分层设计方面具备：
- BGA封装、盲孔/埋孔、HDI板成熟方案
- 从原理图 → PCB布局 → BOM → 打样 → PCBA量产一站式服务
- 设计阶段即考虑可制造性（DFM / DFA）
客户只需提供原理图，其余交给我们即可。
七、结语
PCB设计中的每一层，都不是“多余”的。
分层是否合理，直接决定产品能否稳定运行、顺利量产。
如果你正在做：
- 多层PCB设计
- 高速信号PCB
- BGA或高密度板
- 或希望一次设计就能顺利投产
找对懂分层、懂制造的PCB设计团队，往往比反复改板更省钱。
