为什么同样的需求,不同PCB设计公司的方案差别很大?

发布时间 :2026-03-17 17:22 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB设计部
在实际项目中,很多电子产品厂家都会遇到一个典型问题:
同一份原理图,找不同PCB设计公司评估,得到的方案、周期甚至报价差异非常大。
这并不是偶然,而是由PCB设计本身的“工程复杂性”和“供应链协同性”决定的。
下面从专业角度,帮你系统拆解差异背后的核心原因。

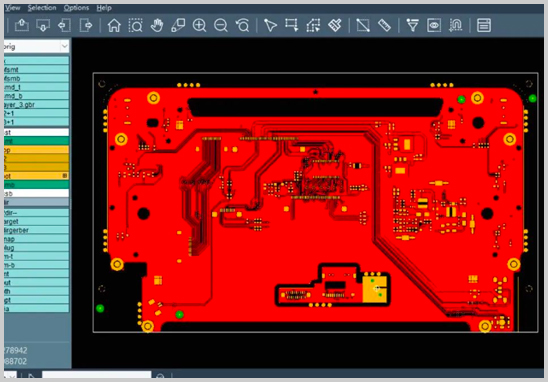

为什么同样的需求,不同PCB设计公司的方案差别很大?

设计能力差异:不仅是“画板”,而是系统工程能力
PCB设计并不是简单的布线,而是涉及多学科交叉的系统工程,包括:
- SI(信号完整性)分析
- PI(电源完整性)设计
- EMC/EMI控制
- 热设计(Thermal)
- 高速接口(DDR、PCIe、USB等)约束
不同设计公司在这些能力上的差距,会直接导致:
- 方案层数不同(4层 vs 6层 vs 8层)
- 走线规则完全不同
- 是否需要阻抗控制
- 是否需要仿真验证
结果:方案从“能用”到“稳定量产”,差距巨大

DFM/DFA能力差异:是否考虑“能不能生产”
优秀的PCB设计必须符合:
- DFM(Design for Manufacturability)可制造性
- DFA(Design for Assembly)可装配性
不同公司差异体现在:
- 是否考虑过孔结构(盲孔/埋孔/通孔)合理性
- 焊盘设计是否适合SMT贴装
- BGA扇出是否满足量产良率
- 线宽线距是否匹配工厂能力
有些方案设计没问题,但无法稳定量产,这就是差距所在。

器件选型与BOM能力:是否具备供应链思维
同样的功能,不同设计公司在器件选型上可能完全不同:
- 是否选择主流可替代型号
- 是否考虑生命周期(EOL风险)
- 是否优化成本(国产替代/多供应商)
- 是否考虑采购周期
这直接影响:
- 产品成本
- 交付周期
- 供应链稳定性
很多低价方案,往往忽略了这一点,后期会带来巨大隐患。

是否具备“设计+打样+量产”一体化经验
只做设计的公司,和具备完整链路能力的公司,本质不同。
完整链路包括:
- PCB设计
- PCB制板(打样/批量)
- 元器件采购
- SMT贴片 / DIP插件
- 功能测试 / 老化测试
差异体现在:
- 是否提前规避贴片问题
- 是否减少打样次数
- 是否提高一次成功率
有经验的团队,会在设计阶段就规避80%的生产问题。

项目经验差异:行业Know-how决定方案深度
PCB设计高度依赖经验,不同行业差异明显:
- 工业控制 vs 消费电子
- 汽车电子(车规)
- 通信设备
- 医疗设备
经验不足的设计团队容易出现:
- EMI超标
- 稳定性问题
- 长期可靠性不足
同样需求,不同经验团队,结果完全不同。

设计目标不同:成本优先 vs 性能优先 vs 可靠性优先
不同公司在设计时,目标侧重点不同:
| 目标    | 设计策略           |
| 成本优先  | 减层数、降低器件成本     |
| 性能优先  | 增加层数、优化信号完整性   |
| 可靠性优先 | 冗余设计、加强EMC/热设计 |
这也是为什么:
有的方案便宜,但风险高;有的方案贵,但更稳定。

沟通与需求理解能力差异
很多客户需求其实是“隐性需求”,例如:
- 是否需要认证(CE、UL等)
- 是否用于严苛环境
- 是否需要长期供货
优秀的设计公司会主动挖掘需求,而不是简单执行原理图。

是否具备工程验证能力(EVT/DVT/PVT)
成熟项目通常会经历:
- EVT(工程验证)
- DVT(设计验证)
- PVT(量产验证)
不同公司是否具备这些能力,会影响:
- 产品成熟度
- 上市时间
- 质量稳定性

总结:本质是“工程能力+供应链能力”的差异
同样的PCB设计需求,方案差异的本质在于:
> 是否具备从设计 → 打样 → 量产的一体化工程能力
而不仅仅是“画一块板”。

宏力捷电子的服务优势
作为具备多年经验的专业PCB设计与PCBA服务商,深圳宏力捷电子可为客户提供:
一站式服务能力
- 原理图 → PCB设计 → BOM建立
- PCB打样 → 元器件采购
- SMT贴片 / DIP插件
- PCBA批量生产
高复杂度设计能力
- 多层PCB设计(4层/6层/8层及以上)
- BGA封装设计与扇出优化
- 盲孔 / 埋孔高密度设计
- 高速信号与阻抗控制设计
可制造性导向设计(DFM)
- 从设计阶段规避生产风险
- 提高一次打样成功率
- 降低整体项目成本
供应链整合能力
- 优化BOM成本
- 多渠道器件替代方案
- 缩短交付周期
项目经验丰富
覆盖消费电子、工业控制、智能硬件等多个领域,能够根据不同应用场景提供更合理的设计方案。

结语
如果你正在寻找:
- 稳定可靠的PCB设计方案
- 更高一次成功率的打样服务
- 可落地量产的PCBA代工代料服务
宏力捷电子可以为你提供更具工程价值的一体化解决方案,帮助你的产品从设计走向稳定量产。
