电路板抄板打样流程及技术优势

发布时间 :2025-06-26 17:06 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB抄板部
什么是电路板抄板打样?
通俗来说,电路板抄板打样就是通过逆向工程对现有电路板进行“过来人”式解析,提取其原理图、BOM清单和Gerber文件等生产资料,并按照这些资料重新制造出功能等同的样板,方便后续小批量生产或替换停产元器件使用。

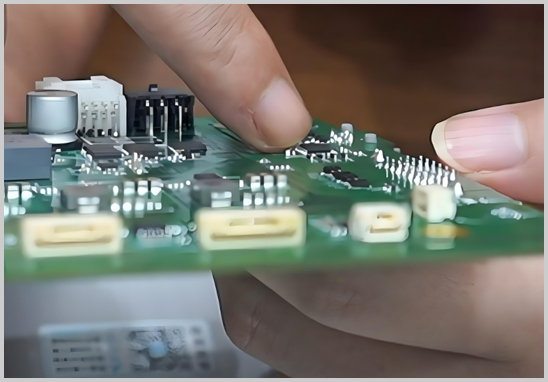

电路板抄板打样流程及技术优势

电路板抄板打样流程详解
下面以十多年实战经验为基础,给大家唠唠我们如何把原板“搬”到工厂,变成合格样板的全过程。
1. 前期评估
   - 样板可行性:判断目标板是否有加密程序、假型号芯片或已停产器件等风险。
   - 材料准备:提供至少一套单/双面板样板,多层板建议两套以上以确保数据准确。

2. 拆板与物料记录
   - 拆卸元器件:用专业工具(如数码显微镜)记录所有元件型号、参数及位置方向。
   - 照片存档:拍摄顶/底层全景及重点器件位置,保证后续比对无误。

3. 原理图与PCB文件重构
   - 原理图绘制:将电路拆分成功能单元,使用OrCAD、Altium等工具重绘原理图。
   - 布局还原:通过扫描或拍照图像,利用抄板软件(如 Valor、CAM350)还原双层或多层PCB层间结构。

4. 制板打样
   - Gerber输出:生成包括铜箔、阻焊、丝印、钻孔等在内的完整Gerber文件。
   - 小批量制板:在自有PCB工厂按IPC标准快速生产样板。

5. SMT/DIP贴装焊接
   - SMT贴片:采用贴片机对贴片元件进行精准贴装。
   - DIP焊接:手工或波峰焊方式完成插件元件安装,兼顾混合加工需求。

6. 功能测试与验证
   - 电气性能检测:对电压、电流、信号完整性等关键指标逐项验证。
   - 调试优化:针对测试中发现的小问题,返工或调整PCB布局与原理图。

7. 交付与技术支持
   - 交付资料:提供PCB文件(Gerber)、BOM清单、原理图及测试报告。
   - 后续维护:针对小批量迭代或量产提供技术跟进服务。

我们的技术优势
- 实战经验丰富:十余年PCB反向工程、抄板打样实战,成功案例覆盖家电、通信、工业控制等多行业。
- 精准逆向核心技术:利用高清数码显微镜与专业抄板软件,保障元器件和线路还原度达100%。
- 一站式高速交付:自有PCB板厂与SMT贴片厂,当天评估、48小时拿样,极大缩短样板周期。
- 质量与合规保障:严格遵循IPC-A-600与行业检测标准,样板一次验收合格率高达98%以上。

电路板抄板打样常见问题
- 能否抄多层及加密电路板?
  支持双层至十层板;对具备加密程序或隐形贴片器件的板子,有专用拆解与去标记工艺,确保高成功率。
- 如何获取BOM清单与Gerber?
  完整提取元器件型号、一致性验证后生成BOM;扫描与软件还原后输出标准Gerber文件。
- 打样价格如何计算?
  按焊盘点数、层数及件数综合计价,价格透明,亦可提供固定报价方案。
- 最小起订量是多少?
  样板零起订,常规批量以10块为单位,满足各类研发与替换需求。
