随着电子产品向小型化、高集成化发展，HDI（高密度互连）板凭借其微盲埋孔技术和高布线密度，成为高端电子设备的核心组件。作为一家拥有20余年PCBA代工经验的PCBA加工厂家，宏力捷电子将从材料选择的角度，分享如何科学匹配HDI板与PCBA生产需求。

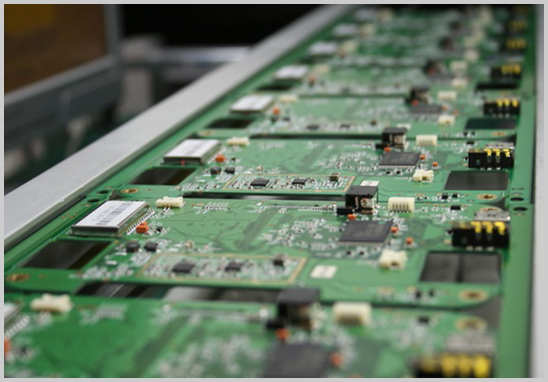

一、HDI板的核心材料选择要素
1. 基材：性能与成本的平衡
基材是HDI板的“骨架”，直接影响机械强度、热稳定性和信号传输效率。常见基材包括：
- FR-4：性价比之王，综合性能优异，适用于大多数消费电子产品（如手机、平板）。
- BT树脂：耐高温、低介电损耗，适合高频通信设备（如5G基站）和汽车电子。
- 聚酰亚胺（PI）：柔性优异，用于可穿戴设备和折叠屏手机等柔性应用。
选型建议：普通消费电子可首选FR-4；高频场景需搭配低损耗材料（如Rogers或Taconic）以降低信号衰减。
2. 覆铜板：信号完整性的关键
覆铜层的厚度和表面粗糙度直接影响导电性能：
- ED铜：成本低但表面粗糙，适合普通线路；
- RA铜/HTE铜：表面光滑，适用于高密度线路（如10层以上HDI板），可减少信号反射。
注意点：高频信号传输场景（如毫米波雷达）需选择超低粗糙度铜箔，以降低阻抗波动。
3. 板厚与层数：匹配设计与工艺能力
- 板厚范围：通常为0.4mm~1.6mm，过薄易变形，过厚增加重量和成本。
- 层数规划：
- 一阶HDI（1+N+1）：适合中复杂度设备（如智能家居主控板）；
- 二阶/三阶HDI：用于高端手机、自动驾驶主控等超高密度场景。
工艺难点：层数越多，对盲孔塞孔、层间对位精度要求越高，需选择具备激光钻孔能力的供应商。
二、应用场景驱动的材料适配
1. 汽车电子：散热与高频并重
- 散热需求：采用铝基板或嵌入铜块设计，应对800V高压平台的大功率散热。
- 高频信号：77GHz毫米波雷达需使用高频覆铜板（如PTFE）或混压材料，确保信号完整性。
2. 医疗与军工：可靠性至上
- 耐温性：选择高Tg值材料（如Tg≥170℃的FR-4），适应高温灭菌环境。
- 耐湿性：优先选用无卤素基材，避免潮湿环境下的性能劣化。
三、HDI与普通PCB的差异及选材要点
1. 工艺复杂度：HDI需多次层压、激光钻孔，普通PCB多采用机械钻孔。
2. 成本对比：HDI单板成本高20%~50%，但通过减少通孔数量可优化整体布局成本。
3. 核心指标：HDI要求线宽/线距≤76.2μm，介质厚度均匀性误差≤10%，普通PCB则宽松许多。
四、选择供应商的三大建议
1. 技术能力验证：确认厂商是否具备高阶HDI（如3阶以上）的激光钻孔和埋孔填充能力。
2. 材料供应链：优先选择与罗杰斯、Isola等高频材料厂商稳定合作的供应商。
3. 品控标准：要求孔铜厚度≥20μm，并通过IPC-6012 Class 2可靠性认证。
结语
HDI板材料的选择需综合考虑性能、成本、应用场景及供应链能力。宏力捷电子凭借20年PCBA加工经验，提供从基材选型、工艺优化到测试交付的一站式服务，助力客户缩短研发周期、降低生产成本。如需进一步咨询，欢迎联系我们的技术团队！
