SMT打样加工哪里可以做?

发布时间 :2020-05-20 15:40 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCBA加工部
     宏力捷电子可承接SMT打样加工业务,可提供PCBA加工服务,涵盖PCB制板、元器件采购、SMT贴片加工、DIP插件加工、成品组装测试等一站式PCBA代工代料服务。

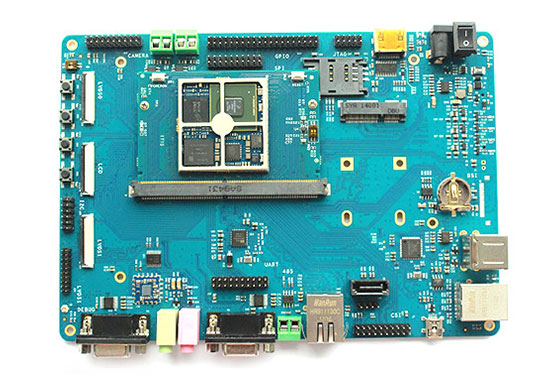

SMT打样加工

SMT打样加工能力
1. 10多台JUKI/松下高速贴片机、4条SMT全自动生产线;
2. SMT贴片精度:0.1mm(IC) ,BGA贴片间距:0.3mm;
3. 能够使用DIC返修系统(RD500 II)返修BGA;
4. 无铅及回流焊氮气工艺;
5. ICT/FCT测试以及飞针测试;
6. 最小贴装元件:0201,最大贴装元件尺寸:100x50x19mm ;
7. 通孔元件以及TQFP(16 mil细间距)BGA元件(960球);
8. CCGA(1584I/O)及Micro-BGA(0.4mm pitch);
     CSP(0.4mm pitch)及0210元件的量产;
     QFN(0.4mm pitch)及PoP元件的量产;
9. SMT贴装连接器(0.4mm)以及屏蔽的贴装;
10. SMT通孔回流技术;
11. 在线锡膏检测;
12. SMT胶水的印刷工艺;
13. 涂覆及水洗流程;
14. X光的2D、3D检查。

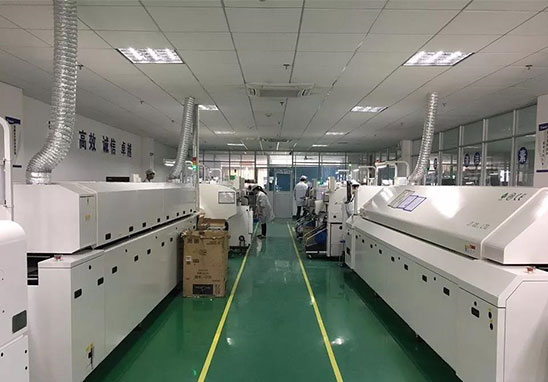

SMT打样加工

SMT打样加工流程
1. 客户下单
      客户根据自己的实际需求SMT加工厂下订单,并提出具体的要求。而加工厂会通过自身能力进行评估,看看是否能够完成订单。如果厂家确定自己能够在预计时间内完成订单,那么接下来双方就会进行协商决定各个生产细节。

2. 客户提供生产资料
      客户在决定下单之后,给SMT加工厂提供一系列的文件和清单,比如生产所需要的PCB电子文件、坐标文件以及BOM清单等等,这些都是必须要提供的。

3. 采购原料
      SMT加工厂根据客户提供的文件资料到指定的供应商采购相关原料。

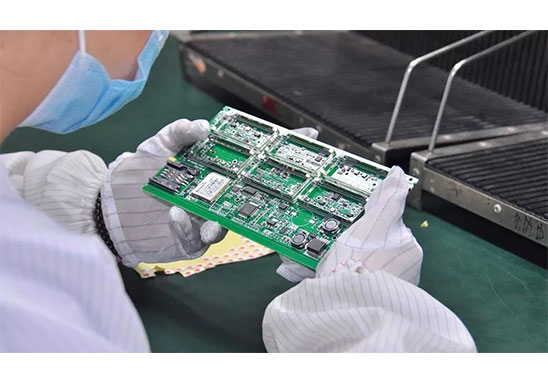

SMT打样加工

4. 来料检验
      在进行PCBA加工之前,对于所有要使用的原料,进行严格的质量检验,确保合格后投入生产。

5. PCBA生产
      在进行PCBA加工的时候,为了保证生产质量,无论是贴片还是焊接生产,厂家需要严格控制好炉温。

6. PCBA测试
      SMT加工厂进行严格产品测试,通过测试的PCB板交付给客户。

7. 包装售后
      PCBA加工完成后,对产品进行包装,然后交给客户,完成整个PCBA加工工作。

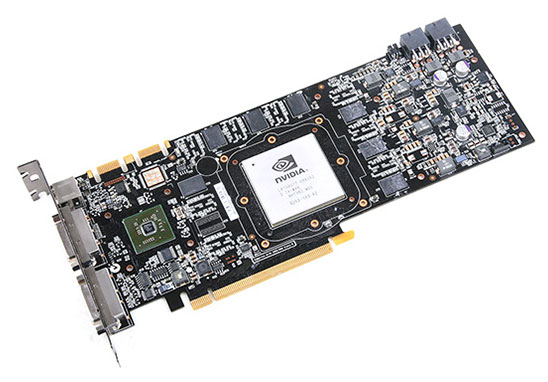

SMT打样加工厂家

SMT打样加工需提供资料
1. 完整PCB做板文件(Gerber文件、摆位图、钢网文件)及做板要求;
2. 完整BOM(包含型号、品牌、封装、描述等);
3. PCBA装配图。
PS:报PCBA功能测试费用,需提供PCBA功能测试方法。

SMT打样加工价格多少钱?
      SMT打样加工费用=PCB板费用+PCB测试费+PCB工程费(小批量适用)+元器件采购成本(部分上浮5%)+SMT/DIP焊接费用+PCBA测试费用+组装工程费(小批量适用)+特殊包装及物流费用(如客户需要)。

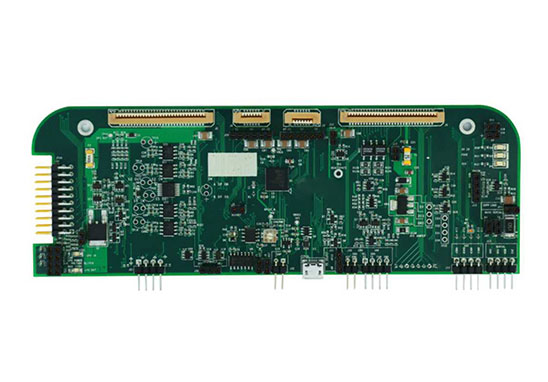

SMT打样加工厂家

SMT打样加工时间要多久?
      SMT打样加工的时间构成:元器件采购和PCB生产+SMT贴片加工+DIP插件加工+PCBA测试+成品组装。

      SMT打样加工的时间明细:元器件和PCB采购一般都是同时下单,PCB生产需要3-10天,元器件采购2-15,元器件的到货时间相对不确定,SMT和DIP加起来需要3-5天,PCBA测试一般需要1-3天,成品组装2-5天。

SMT打样加工厂家

选择宏力捷做SMT打样加工的四大理由
1. 实力保障
▪ SMT车间:拥有进口贴片机,光学检查设备多台,可日产400万点。每道工序都配备有QC人员,能够盯紧产品质量。
▪ DIP产线:拥有波峰焊两台,其中工作三年以上的老员工就有十多人,工人熟练程度高,可焊接各类插件材料。

2. 品质保障,性价比高
▪ 高端设备可贴精密异形件,BGA,QFN,0201类材料。也可样板贴片,散料手放。
▪ 样板与大小批量均可生产,打样800元起,批量0.008元/点起,无开机费。

3. 电子产品贴片、焊接经验丰富,交货稳定
▪ 累积服务上千家电子企业,涉及多类汽车设备与工控主板的SMT贴片加工服务,产品常出口欧美地区,品质能够得到新老客户的肯定。
▪ 交货准时,材料齐全后正常3-5天出货,小批量也可加急当天出货。

4. 维修能力强,售后服务完善
▪ 维修工程师经验丰富,可维修各类贴片焊接所造成的不良产品,能够保证每片电路板的连通率。
▪ 24小时客服人员随时响应,最快速度解决您的订单问题。
