PCBA加工来料检验规范

发布时间 :2019-04-01 16:03 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCBA加工部
深圳宏力捷是自有PCB板厂SMT贴片加工厂PCBA加工厂家,能提供PCBA代工代料和PCBA来料加工服务。为保证PCBA加工的品质以及加工流程的通畅,需要对客供料进行来料检验,接下来为大家介绍PCBA加工来料检验规范。

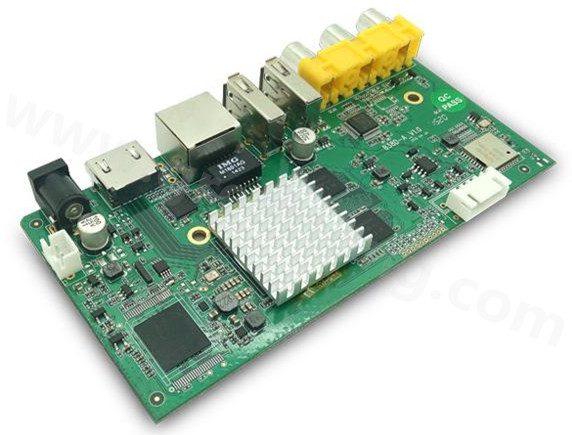

PCBA加工来料检验规范
1、目的
为 PCBA来料的检验提供依据,从而提高检验的科学性和规范性。

2、适用范围
适用于深圳宏力捷电子的PCBA来料的检验。

3、检验条件
450-1000 流明正常光源或日光灯下,从 45 度角度观察,距离为 30-35cm,时间为 3-5 秒。

4、检验工具
(1)目测
(2)电脑及测试软件治具等

5、抽样标准和允收水平
产品抽样执行《中华人民共和国国家标准 GB 2828》一般检查 II 类水平,合格质量水平
AQL如下:
缺陷名称 AQL值
致命缺陷(CRI 0
主要缺陷(MAJ 0.4
轻微缺陷(MIN 1

6、检验项目与检验标准
检验项目 检验内容 检验基准 图示
焊接外观 焊锡要求 元件引脚沾锡良好,引脚表面光亮,引脚盖住焊盘长度不可少于引脚宽度的1/4。
锡桥 不可有 锡桥
虚焊 不可有 虚焊
空焊 不可有 空焊
漏焊 不可有
裂痕 不可有
气孔 在目视20-30cm距离内焊点上不可有气孔。
焊尖 不可有 焊尖

金手指外观 划伤 划伤长度1.0mm,宽度不可超过0.05mm,数量不可超过3条。 划伤
沾锡 不可有 沾锡
针孔 针孔不可露底材,针孔直径不可超过金手指宽度的1/5。 针孔
氧化 不可有
脏污 不可有
铜箔翘起 不可有

元件安装

立式插件元件浮高 元件应平贴于PCB板表面,立式插件元件基座与PCB板表面高度不超过1.00mm。 立式插件元件浮高
卧式插件元件浮高 元件应平贴于PCB板表面,卧式插件元件基座与PCB板表面高度不超过0.8mm。 卧式插件元件浮高
元件倾斜 倾斜时不可触及其他元件,元件基座与PCB板表面最大高度不可超过0.8mm。 元件倾斜
跪脚 不可有 跪脚

检验项目 检验方式 允收标准/规格 备注
包装 目测 包装方式及标识方式必须符合要求 规格书
包装数量及产品摆放层数、防护要求必须符合规范 规格书
外观 目视 不允许板材弯曲变形、起泡、脱层、变形度小于3%。 规格书
产品标识、防火等级、材质、料号与SPEC一致。 规格书
印刷线路不允许氧化、铜绿、掉油现象。 规格书
尺寸 测量 PCBA板机械尺寸符合规格要求。 规格书
功能 测试 驳接治具测试开关机、运行、插拔等功能无异常。 规格书
声道符合标准不能相位反。 规格书

以上就是关于PCBA加工来料检验规范的介绍,如果您有电路板产品需要做PCBA加工,欢迎联系深圳宏力捷工程师!
