PCBA大讲堂:十个使用印刷电路板的最高指导原则

发布时间 :2018-04-03 16:49 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCBA加工部
很多初接触电子设备的新手会觉得焊接及操作印刷电路板(printed circuit board,PCB)很困难,但其实没那么难。电路板不像表面上看起来那么脆弱、高端和复杂。只要你遵循一些简单的准备过程、操作步骤及预防措施,操作PCB的过程可以是非常直觉的。

我们已经说过焊接的基本概念无数次了,所以今天不会着墨这块。以下的教学不只是将元件焊接(又称「设置」)到电路板上而已,而是一系列操作PCB的诀窍。有些诀窍虽然简单但容易被忽视,另外有些诀窍则比较进阶,希望这些对于PCBA新手或老手都能有所帮助。

组织、分类和计划远比你想像得更重要
刚开始接触电子设备并开始尝试组合套件时,那些套件通常会附上一张元件列表及组合步骤,让你可以在过程中逐一打勾确认。最好的做法,是能在开始前先清点套组中所有元件,并在每个步骤完成后做确认记号。这会是个帮助你工作更顺利的好习惯。很多电路板之所以看起来复杂,是因为有太多小零件和更多的焊点需要集中在一块又小又挤的PCB上。但只要你够细心有条理,你就能省去很多麻烦。试着花点时间建立PCB计划、清点元件并把它们暂时分类到不同的箱子或袋子,彻底读过所有指示后,稍微在脑中构思蓝图,只要你能做到上述步骤,就能轻松地完成工作。

清洁你的电路板
 清洁你的电路板
对新手来说,清洁电路板可能是个很诡异的行为,但这绝对有益无害,而且非常重要。设置电路板前及完成设置后都需要清洁。「清洁和焊接是相辅相成的。擦洗过的铜会使焊接的温度降低,也能润湿得更彻底,所以擦洗是必须步骤,否则你就得在焊接前将电路板去氧化。我使用的是异丙醇和较好的磨料,例如Scotch Brite,或是擦拭酒精前先用磨砂橡皮擦擦拭过也可以。腐蚀较严重的部分,就用玻璃纤维笔处理。不要使用钢丝绒清洁,因为可能会留下纤维,造成短路。」在Maker.io有个简单的说明,介绍可用的电路板清洁用具,不过大多数的人最后还是会选择用酒精和牙刷来清洁。

从最低处设置到最高
PCB可以密集地设置到电路板上,并且很快就会变得拥挤,让你没什么空间分配元件、烙铁和焊料的位置。让焊接电路板拥有良好配置的其中一个方法,就是事先计划你要如何设置电路板。从整块电路板的最低处(通常是电阻)开始焊接你的元件,然后再往上设置。如此一来,较大的元件就不会在你设置低处元件时阻挡在周围。

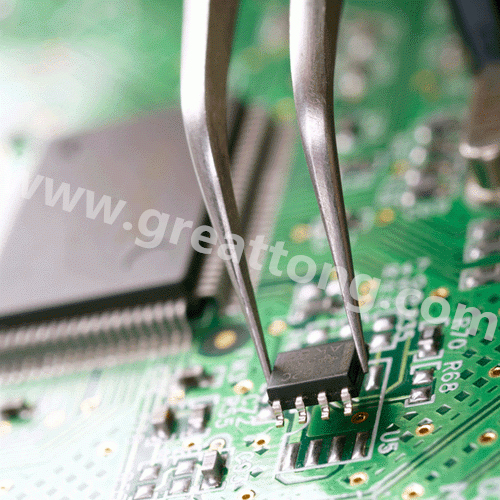

使用镊子
 使用镊子
准备一支镊子。即使你不太会用到小到需要使用镊子的表面安装元件,设置通孔插装元件时,用镊子操作也会比你肥肥的手指容易。

使用电子元件折脚器
 使用电子元件折脚器
电子元件折脚器经常被供应商烙上品牌后随意发送。你可以将它收进你的电子工具箱,小巧又实用。只要你可以事先计划、组织,使电路保持整洁并紧贴电路板,就能更轻松地完成工作。精准的弯折元件接脚可让接脚有适当宽度,帮助你维持整齐的电路。

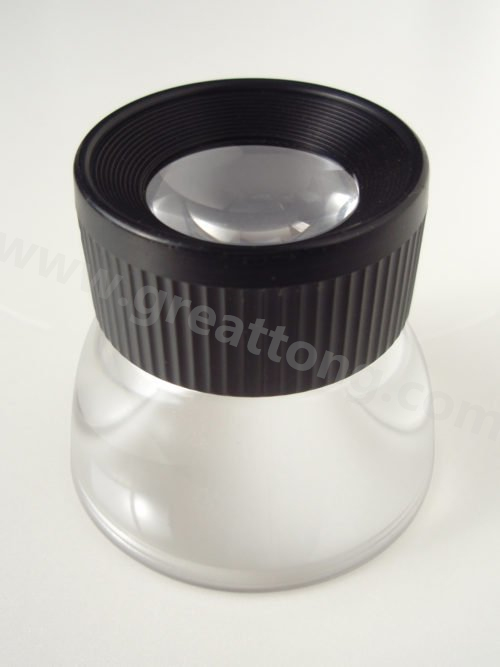

使用放大镜
 使用放大镜
放大镜等工具可以帮助你顺利完成PCB作品,特别是遇到冷焊或锡桥等焊接的疑难排解时。你的手边最好备有珠宝商的扩大镜或放大镜,以便随时查看你的作品状况。

使用万用黏土做为辅助工具
 使用万用黏土做为辅助工具
万用黏土最被人低估的用途之一,就是做为操作小型元件时的辅助架,可以用来代替一般的辅助夹座。你可以把PCB压进黏土中也不会留下残土。尽管你之后会清洁电路板,但使用万用黏土依然不失为一个好方法。
一旦你开始将这种材料纳入你的工作流程中,你很可能会发现自己很常在各种状况用到它。[来自五个万用黏土的超强用处]

将排针固定在面包板上
 将排针固定在面包板上
这是个很棒的秘诀,确保排针能够方正地焊入PCB。将排针焊入PCB时,你可以利用面包板将排针固定好位置。首先将排针插入面包板,然后让你的电路板在上方对齐,再将排针插入PCB的洞,接着进行一般的焊接就行了。

制作底座
 制作底座
将铝合金六角管支架用热熔胶黏在你的专题盒内,如此就可为你的PCB专题制作一个快速、可拆式的底座。首先,用螺丝将支架固定在PCB上。至于支架的另一端,不需要在盒子上钻洞用螺丝固定到专题盒上,只要直接将支架黏在盒子的底部即可。如果你需要换盒子,只要把螺丝旋开就可以了。热熔胶的牢固程度,对于非高振动的应用来说已经很足够,而且如果你想要让盒子另作他途,支架也可以拿掉,用酒精磨擦即可移除热熔胶。
 热熔胶的牢固程度,对于非高振动的应用来说已经很足够,而且如果你想要让盒子另作他途,支架也可以拿掉,用酒精磨擦即可移除热熔胶。

用热熔胶绝缘和其他作用
  用热熔胶绝缘和其他作用
热熔胶可以应用在PCB和很多其他电子元件上作为绝缘体,不过应该避免让热熔胶接触释放很多热能的热敏感元件上。你可以使用具隔绝性质的元件并适时使用安全线,以达到有密封、防水效果的张力缓冲效果。

先规划好方向
很多人直接从做PCB开始,但我在开始做PCB前,第一件事是考虑最后的完成情况。任何你想要完美或专业呈现的成品,都需要先想到完成后的模样。你设想的方向包含使用对象,以及使用者将如何使用你的产品。产品可携带吗?需要有防水功能吗?有成本考量吗?等都是你可以思考的问题。决定方向之后,PCB的尺寸和形状也将有一定的范围,然后你就可以着手做PCB了。

PCB玻璃纤维的裁切
如果你需要裁切玻璃纤维(FR4)电路板,避免使用锯子或刻模机等这类的工具。玻璃纤维很坚硬,而且切割过程中会产生有害的粉尘。大型剪切工具才是正确的选择。坚固的铁皮剪或是螺栓割刀都行,可以让你更省力而且裁切得更精准。
