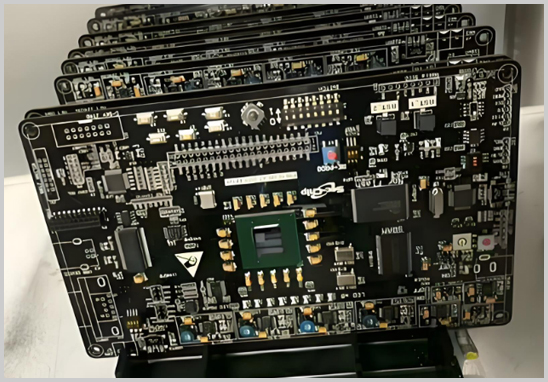

PCBA（印制电路板组件）从打样到批量生产，是一次质量体系的全面考验。打样阶段通过工程师逐板检查尚可控制，但一旦进入批量，任何工艺参数的细微偏差都会被放大为规模性不良。IPC-A-610《电子组件的可接受性》是业内公认的质量评判依据，将产品划分为Class 1～Class 3三个等级，对焊点、元器件位置、外观等均有明确判定标准。理解不良的成因，是控制不良率的前提。
一、物料质量管控：不良率的第一道防线
批量生产中，元器件来源混乱是导致不良的高频原因之一。假冒器件、非正规渠道的翻新料，在外观上难以区分，但在可焊性、电气性能和可靠性上与正品差距显著。
有效的物料管控应做到：来料按IPC J-STD-001《电子组件焊接要求》中的可焊性规范进行抽检；BOM（物料清单）与实物进行双向核对；对储存环境敏感的湿度敏感器件（MSD），按照IPC/JEDEC J-STD-033标准控制开封时限与存储条件。代工代料厂家在统一采购环节中，应与原厂授权渠道或可信赖的一级代理保持合作，这也是选择一站式PCBA代工代料服务的重要价值所在——统一采购比客户自供料更易实现批次一致性管控。
二、钢网印刷工艺：焊膏缺陷是最常见不良源
统计数据显示，SMT生产中约60%～70%的缺陷源于焊膏印刷环节（来源：IPC研究报告）。印刷偏移、焊膏量不足、桥连、塌陷，都会在后续回流焊中直接体现为虚焊、短路或开路。
关键控制点：
- 钢网开孔尺寸与PCB焊盘设计需严格匹配，面积比原则上建议不低于0.66；
- 焊膏选型须匹配焊盘间距与焊接工艺（有铅/无铅），无铅焊膏的熔点约在217℃，工艺窗口相对窄；
- 每批次生产前建议执行首件SPI（焊膏检测），通过3D测量确认印刷体积与偏移量。
三、贴片精度管控：元件偏移与极性错误的系统预防
SMT贴片机的贴装精度直接影响焊点形态。细间距BGA、QFN、0201等小尺寸元件对位置偏差的容忍度极低，任何超出规格的偏移都将在回流后形成立碑、移位或桥接。
系统预防手段：
- 编程时逐封装验证中心坐标与旋转角度，避免库文件错误批量复制；
- 对极性元件（电解电容、二极管、IC）设置视觉识别确认机制；
- 开机后执行首件全检（FAI），对照设计文件逐一核对，不以"跑完一板"代替真正的首件核验。
四、回流焊与波峰焊工艺优化
回流焊温度曲线（Thermal Profile）是焊接质量的核心变量。温度曲线的四个阶段——预热、保温、回流、冷却——任意一段设置不当，都会造成冷焊、空洞、立碑或元件损伤。
工艺要点：
- 应依据焊膏供应商提供的推荐曲线，结合PCB板厚、铜厚、元件热容量进行实测调整，不可照搬通用模板；
- 混装板（含有THT插件元件）使用波峰焊时，需关注助焊剂涂覆均匀性与焊接角度，防止阴影效应导致漏焊；
- 对热敏感元件（如某些晶振、连接器）可评估局部保护或顺序焊接方案。
五、AOI与功能测试：缺陷拦截而非事后救火
自动光学检测（AOI）可对每块板的焊点外观、元件有无、极性方向进行高速扫描，是批量生产中最具性价比的过程拦截手段，建议至少在回流焊后设置一道AOI工站。
但AOI无法替代电气测试。ICT（在线测试）、FCT（功能测试）针对实际电气性能进行验证，能发现AOI检测不到的开路、短路、参数漂移等问题。完整的质量保障体系应是：SPI→贴片首件→AOI→ICT/FCT，形成多层次缺陷拦截，而非依赖终检发现问题。
六、生产环境与静电防护
PCBA生产对环境有严格要求。温湿度过高会影响焊膏活性与PCB储存稳定性；静电放电（ESD）则是造成芯片隐性损伤的主要原因之一，损伤往往不在生产现场暴露，而是在客户使用中才触发失效。
符合ANSI/ESD S20.20标准的防静电体系，要求生产区域配备防静电地板、工作台垫、腕带、周转箱等完整防护链，并定期进行测量验证，不能仅凭肉眼观察或主观判断。
从打样到量产，选对工厂比控制参数更重要
以上六个维度环环相扣——任何一个薄弱环节都可能拉低整体良率。对于有PCBA打样和批量代工代料需求的客户而言，工厂的实际工艺管控水平，决定了你能拿到什么样的板。
深圳宏力捷电子专注PCBA代工代料服务超过20年，工厂配备多条SMT贴片生产线与DIP插件生产线，可承接从PCB设计、元器件采购、SMT贴片、插件焊接、AOI检测、功能测试到成品交付的完整一站式服务。无论是小批量PCBA打样、新产品快速验证，还是持续性批量生产订单，我们均可提供稳定、可追溯的品质保障。
