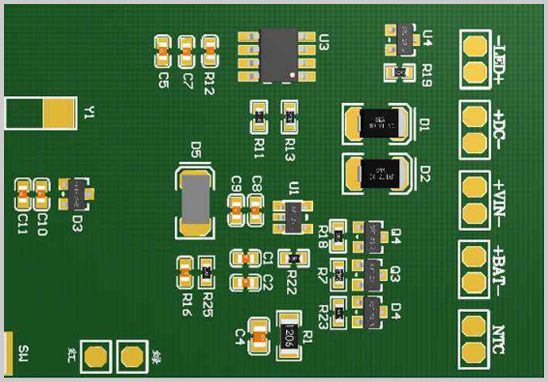

一、什么是多层高密度PCB（HDI PCB）？
多层高密度PCB（High Density Interconnect）通常指：
- 层数 ≥ 4层（常见6层、8层、10层以上）
- 线宽线距 ≤ 4mil（甚至3mil/3mil）
- 使用盲孔、埋孔、微盲孔（Laser Via）
- BGA、QFN等高引脚密度封装器件
HDI概念最早来源于IPC标准体系，如IPC-2226《High Density Interconnect (HDI) Design Standard》，其中对微盲孔、叠层方式等进行了系统规范说明。
简单理解：
当器件越来越小、信号越来越高速、功能越来越复杂，就必须通过“增加层数 + 提高布线密度”来解决空间问题。
二、多层PCB叠层设计规则
叠层设计是高密度PCB成功的第一步。
1. 叠层对称原则
- 上下结构必须对称
- 介质厚度对称
- 铜厚分布对称
否则容易产生翘曲变形，影响SMT良率。
2. 电源层与地层规划原则
常见6层板结构示例：
1. Signal
2. GND
3. Signal
4. Power
5. GND
6. Signal
核心原则：
- 高速信号必须紧邻完整地层
- 电源层与地层耦合，提高电源完整性
- 避免电源层被严重切割
参考标准：IPC-2221《Generic Standard on Printed Board Design》
三、线宽线距设计规范
线宽线距直接决定加工难度与成本。
常规工艺能力：
- 普通板厂：4mil/4mil
- 精密板厂：3mil/3mil
- HDI板：2.5mil甚至更低
设计建议：
- 不要一味追求极限线宽
- 结合板厂DFM能力设计
- 预留加工公差（通常+/-10%）
如果设计脱离加工能力，后期返工成本极高。
四、过孔设计规则（盲孔/埋孔/微盲孔）
1. 通孔设计
- 孔径 ≥ 0.2mm（常规）
- 焊盘环宽 ≥ 4mil
- 避免孔过密导致爆板
2. 盲孔/埋孔设计
适用于BGA扇出困难区域。
常见结构：
- 1+N+1结构
- 2+N+2结构
- 任意层互连（Anylayer HDI）
设计原则：
- 控制叠孔数量（避免堆叠过多）
- 激光孔直径一般0.1mm
- 微盲孔深径比建议≤0.8:1
参考标准：IPC-6012、IPC-2226
五、BGA封装PCB设计规则
BGA是高密度设计核心难点。
关键控制点：
1. 焊盘设计（NSMD优先）
2. 扇出方式（Dog bone结构）
3. 过孔是否塞孔电镀（VIPPO）
4. 防止焊盘吸锡
建议：
- BGA间距0.8mm以下优先考虑盲孔
- 0.5mm间距必须HDI结构
- 高速BGA需做阻抗匹配设计
六、阻抗控制设计
高速信号（如USB、HDMI、DDR、PCIe）必须进行阻抗控制。
常见阻抗类型
- 单端阻抗（50Ω）
- 差分阻抗（90Ω/100Ω）
控制要素：
- 介质厚度
- 铜厚
- 线宽
- 线距
参考层距离
设计流程：
1. 与板厂确认叠层
2. 获取阻抗计算模型
3. 调整线宽
4. 输出阻抗控制表
阻抗误差通常控制在 ±10%以内。
七、电源完整性（PI）设计规则
很多设计失败不是信号问题，而是电源问题。
建议：
- 电源层整面铺铜
- 去耦电容就近放置
- 采用“电源-地”平面耦合结构
- 高频电容靠近IC电源引脚
高速系统必须进行PI仿真评估。
八、EMC与EMI控制原则
多层板天然具有更好抗干扰能力，但前提是结构合理。
核心原则：
- 高速信号不跨分割
- 差分线等长
- 控制回流路径完整
- 关键区域地过孔围栏
建议高速接口区域增加地过孔屏蔽。
九、多层高密度PCB常见设计误区
1. 层数不够却强行布线
2. 电源层被严重切割
3. BGA盲孔设计过多
4. 未提前确认板厂工艺能力
5. 忽略量产可制造性（DFM）
设计不是“能画出来”，而是“能稳定量产”。
十、从原理图到量产的完整流程建议
对于企业客户来说，真正关心的是：
- 设计是否可制造？
- 是否可控成本？
- 是否可稳定量产？
建议流程：
1. 原理图评审
2. 叠层方案确认
3. PCB布局布线
4. DFM审核
5. 小批量试产
6. PCBA验证
7. 批量导入
宏力捷电子可提供从PCB设计 → BOM建立 → 供应链整合 → 打样 → PCBA批量生产的一站式服务，减少中间沟通成本。
结语
多层高密度PCB设计，本质是结构规划能力 + 工艺理解能力 + 信号完整性控制能力的综合体现。
- 设计前多考虑量产，
- 设计中多考虑阻抗与回流路径，
- 设计后多做DFM验证。
如果企业缺乏成熟PCB工程团队，选择专业PCB设计公司协作，往往比内部反复试错更高效。
