在PCB设计这件事上，布线真的是门手艺活。尤其在高精密、多层板、BGA封装这些复杂设计中，一条线的布局都可能决定产品的性能稳定与否。今天，宏力捷电子结合我们20余年的设计经验，聊聊实用又接地气的PCB设计布线技巧，不管你是硬件工程师还是方案公司采购，都值得一看。
一、PCB布线的重要性，不只是“画线”那么简单
很多初学者觉得，布线就是“把连线拉上就完了”。其实不然，PCB布线直接影响：
- 信号完整性（Signal Integrity）
- 电磁兼容性（EMC/EMI）
- 散热效率
- 生产可制造性（DFM）
一个好的布线，可以让产品更稳定、抗干扰更强、调试更省事，还能降低后期生产成本。根据IPC-2221《通用PCB设计标准》指出，合理的走线宽度、间距和布局对电路板性能有关键影响。
二、布线原则：这些“黄金法则”得记住
1. 走线尽量短而直
长线容易引起串扰和信号延迟，尤其是高速信号（如DDR、USB 3.0等）。建议高速信号走线控制在25mm以内，越短越好。
2. 90度转角？尽量避免！
90度转角会造成阻抗突变，容易引起反射或EMI问题。建议采用45度斜角或圆弧处理。
3. 差分信号成对走、等长等阻抗
像LVDS、USB、HDMI这类差分信号，布线时需成对走线、长度差小于10mil，并保持恒定阻抗（常见为100Ω）。
4. 电源与地线布宽一点，不要省铜
一般建议电源线宽度按电流计算：1A=10mil（约0.25mm）铜箔宽度。地线尽量采用敷铜或多点接地，增强抗干扰能力。
5. 信号分层走，互不干扰
多层板中，高速信号优先安排在内层（夹在GND层之间），形成“信号-GND-信号”结构，减少电磁辐射。
三、细节实战经验：从设计师的角度说点干货

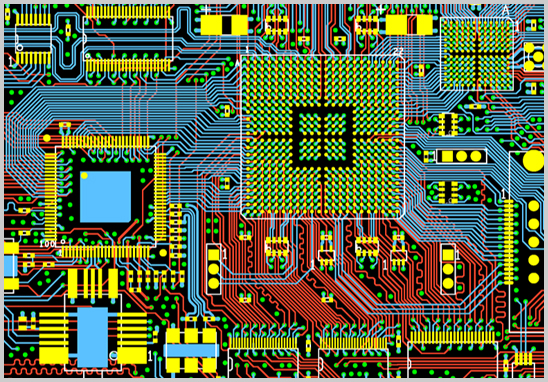

▶ BGA封装布线技巧
- 打孔位置要避开焊球中心，避免焊接虚焊；
- 通常采用盲/埋孔、微孔工艺提升布线空间；
- 走线优先“扇出”，然后再连线，避免后续布线困难。
▶ 高速信号等长布线怎么量？
建议使用EDA工具的“Length Tuning”功能，比如Allegro、PADS中都可设置走线目标长度差范围，一键调整补偿“蛇形线”。
▶ 模拟与数字信号分区
模拟信号（如ADC）易受数字信号干扰，应物理隔离，建议模拟部分单独布线、单点接地，并避免穿越数字区域。
四、布线顺序建议：按这个流程做，事半功倍
1. 先布置电源线和地线 → 保障供电稳定
2. 再布关键高速信号线 → 控制等长与阻抗
3. 最后布普通信号线 → 优化空间和美观
4. 最后统一处理未用信号层进行敷铜 → 提升EMI抗性和散热
五、常见布线问题与规避方式
| 问题类型 | 导致后果 | 规避建议 |
| 信号线太长 | 延时大，易干扰 | 缩短路径，使用端接或减小线宽 |
| 过孔太多 | 增加信号反射、制作成本 | 合理走线，使用盲孔/埋孔优化走线 |
| 地线过细 | 地电位不稳，干扰大 | 尽可能敷铜，多点接地 |
| 模拟/数字信号交叉 | 互相干扰，信号失真 | 区域隔离，单点地连接 |
六、为什么选择宏力捷电子做PCB设计？
我们不是只“画板”的设计公司，而是从原理图到打样量产都能配合的全流程技术团队。服务优势包括：
- 20+年多层板/BGA封装设计经验
- SMT工厂支持设计→制造→测试一站式对接
- 擅长高频、高速、差分等复杂信号设计
- 自有供应链支持快速样品出货
- 支持1~14层板样品打样，交期快、价格优
PCB布线说起来简单，做起来细节满满。宏力捷电子始终坚持“每一条线都要有价值”的设计理念，帮助客户实现高性能、高稳定性的产品落地。如果你正在寻找专业靠谱的PCB设计公司，我们欢迎随时沟通合作！
