PCBA加工过程中需要注意哪些事项?

发布时间 :2021-12-17 16:42 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCBA加工部

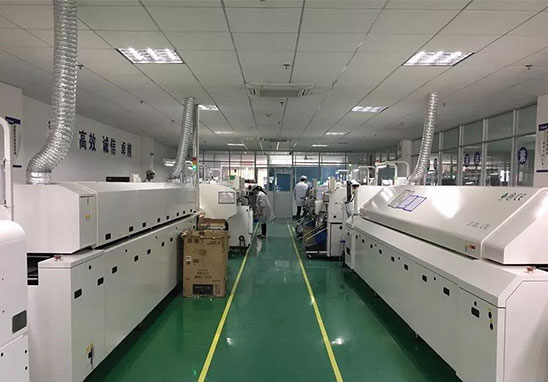

一条正常完整的PCBA生产线都配备有锡膏印刷机、贴片机、回流焊、波峰焊、AOI检测仪、ICT在线测试仪等设备。这么多设备PCBA加工过程中需要注意哪些事项呢?接下来深圳PCBA加工厂家-深圳宏力捷电子为大家介绍下。

PCBA加工过程中需要注意哪些事项

一、运输

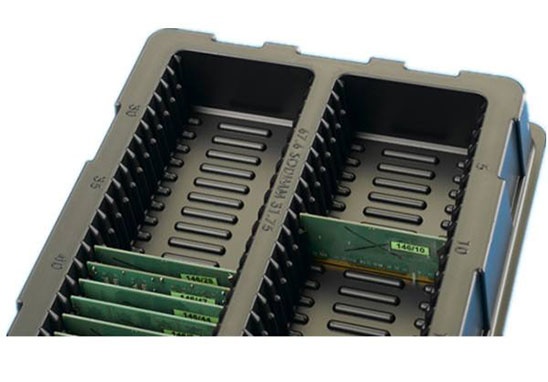

为防止PCBA损坏,在运输时应使用如下包装:盛放容器一般会选用防静电周转箱;隔离材料则为防静电珍珠棉。放置间距则应该在PCB板与板之间、PCB板与箱体之间有大于10mm的距离。放置高度必须距周转箱顶面有大于50mm的空间,保证周转箱叠放时不要压到电源,特别是有线材的电源。

二、PCBA加工洗板要求
板面应干净整洁,不能有锡珠、元件引脚、污渍。特别是插件面的焊点处,不应该看到任何焊接留下的污物。洗板的时候一定要注意对以下器件加以防护:线材、连接端子、继电器、开关、聚脂电容等易腐蚀器件,且继电器严禁用超声波清洗。

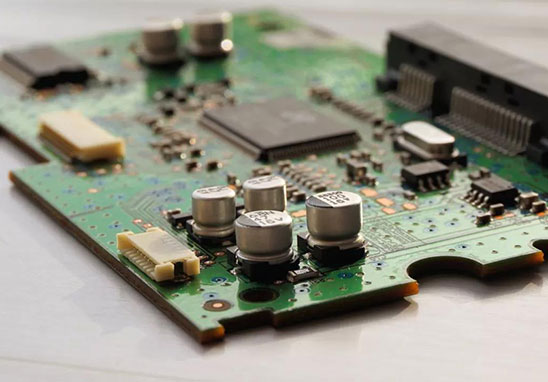

PCBA加工

三、关于边缘
所有元器件安装完成后不允超出PCB板边缘。

四、PCBA加工过炉时
由于插件元件的引脚受到锡流的冲刷,部分插件元件过炉焊接后会存在倾斜,导致元件本体超出丝印框,因此要求锡炉后的补焊人员对其进行适当修正。
1、卧式浮高功率电阻可扶正1次,扶正角度不限。
2、元件引脚直径大于1.2mm的卧式浮高二极管(如DO-201AD封装的二极管)或其他元件,可扶正1次,扶正角度小于45°。
3、立式电阻、立式二极管、陶瓷电容、立式保险管、压敏电阻、热敏电阻、半导体(TO-220、TO-92、TO-247封装),元件本体底部浮高大于1mm的可扶正1次,扶正角度小于45°;如果元件本体底部浮高小于1mm的,须用烙铁将焊点熔化后进行扶正,或更换新器件。
4、PCBA加工中,电解电容、锰铜丝、带骨架或环氧板底座的电感、变压器,原则上不允许扶正,要求一次焊好,如有倾斜则要求用烙铁将焊点熔化后进行扶正,或更换新器件。
PCBA加工

为什么选择深圳宏力捷做PCBA加工?
1. 实力保障
▪ SMT车间:拥有进口贴片机,光学检查设备多台,可日产400万点。每道工序都配备有QC人员,能够盯紧产品质量。
▪ DIP产线:拥有波峰焊两台,其中工作三年以上的老员工就有十多人,工人熟练程度高,可焊接各类插件材料。

2. 品质保障,性价比高
▪ 高端设备可贴精密异形件,BGA,QFN,0201类材料。也可样板贴片,散料手放。
▪ 样板与大小批量均可生产,打样800元起,批量0.008元/点起,无开机费。

3. 电子产品贴片、焊接经验丰富,交货稳定
▪ 累积服务上千家电子企业,涉及多类汽车设备与工控主板的SMT贴片加工服务,产品常出口欧美地区,品质能够得到新老客户的肯定。
▪ 交货准时,材料齐全后正常3-5天出货,小批量也可加急当天出货。

4. 维修能力强,售后服务完善
▪ 维修工程师经验丰富,可维修各类贴片焊接所造成的不良产品,能够保证每片电路板的连通率。
▪ 24小时客服人员随时响应,最快速度解决您的订单问题。
