深圳宏力捷电子是有着20多年SMT贴片加工经验的PCBA加工厂家，可提供PCB制板、元器件代购、SMT贴片加工、DIP插件加工、成品组装测试一站式服务。接下来为大家介绍保证SMT贴片加工质量的三要素。
保证SMT贴片加工质量的三要素
1. 元件正确
SMT贴片加工要求各装配位号元器件的类型、型号、标称值和极性等特征标记要符合产品的装配图和BOM表要求，不能贴错位置。
2. 位置准确
SMT贴片加工时元器件的端头或引脚均和焊盘图形要尽量对齐、居中，还要确保元件焊端接触焊膏图形。

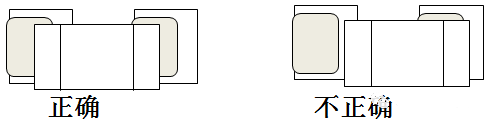

两个端头的Chip元件自定位效应的作用比较大，贴装时元件宽度方向有3/4以上搭接在焊盘上,长度方向两个端头只要搭接到相应的焊盘上并接触焊膏图形，再流焊时就能够自定位，但如果其中一个端头没有搭接到焊盘上或没有接触焊膏图形，再流焊时就会产生移位或吊桥；
BGA的焊球与相对应的焊盘一一对齐；

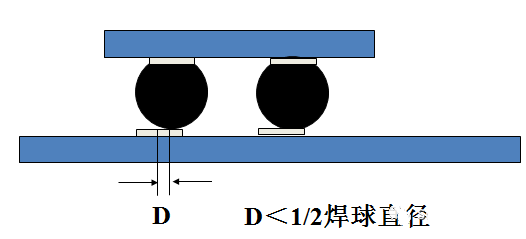

焊球的中心与焊盘中心的最大偏移量小于1/2焊球直径。

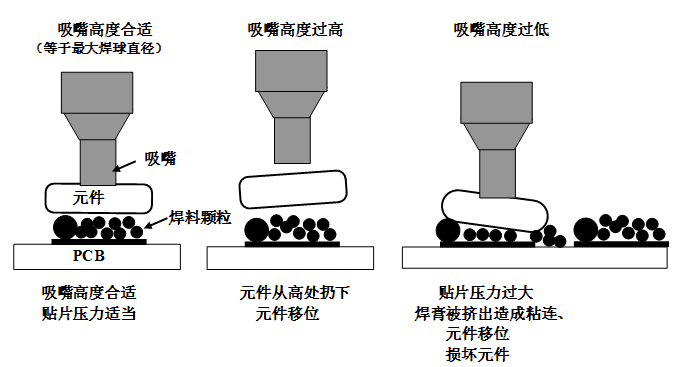

3. 压力（贴片高度）合适
SMT贴片压力过小，元器件焊端或引脚浮在焊膏表面，焊膏粘不住元器件，在传递和再流焊时容易产生位置移动，另外由于Z轴高度过高，贴片时元件从高处扔下，会造成贴片位置偏移。
SMT贴片压力过大，焊膏挤出量过多，容易造成焊膏粘连，再流焊时容易产生桥接，同时也会由于滑动造成贴片位置偏移，严重时还会损坏元器件。
选择深圳宏力捷做SMT贴片加工的四大理由
1. 实力保障
▪ SMT车间：拥有进口贴片机，光学检查设备多台，可日产400万点。每道工序都配备有QC人员，能够盯紧产品质量。
▪ DIP产线：拥有波峰焊两台，其中工作三年以上的老员工就有十多人，工人熟练程度高，可焊接各类插件材料。
2. 品质保障，性价比高
▪ 高端设备可贴精密异形件，BGA，QFN，0201类材料。也可样板贴片，散料手放。
▪ 样板与大小批量均可生产，打样800元起，批量0.008元/点起，无开机费。
3. 电子产品贴片、焊接经验丰富，交货稳定
▪ 累积服务上千家电子企业，涉及多类汽车设备与工控主板的SMT贴片加工服务，产品常出口欧美地区，品质能够得到新老客户的肯定。
▪ 交货准时，材料齐全后正常3-5天出货，小批量也可加急当天出货。
4. 维修能力强，售后服务完善
▪ 维修工程师经验丰富，可维修各类贴片焊接所造成的不良产品，能够保证每片电路板的连通率。
▪ 24小时客服人员随时响应，最快速度解决您的订单问题。
