电源板PCBA加工常用电子元器件有哪些?(上)

发布时间 :2017-04-26 08:41 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCBA部
电源板PCBA加工是PCBA加工中的一种常见类别,部分电子元器件是电源板PCBA加工中特有的,也有部分元件是电源板PCBA常见的。了解和熟知电源板PCBA加工中常见元器件有哪些及各有什么用途,对了解电源板PCBA加工有一定帮助。

电源板PCBA加工常用电子元器件介绍

交流电输入插座
此为交流电从外部输入电源的第一道关卡,为了阻隔来自电力在线干扰,以及避免电源运作所产生的交换噪声经电力线往外散布干扰其它用电装置,都会于交流输入端安装一至二阶的EMI(电磁干扰)Filter(滤波器),其功能就是一个低通滤波器,将交流电中所含高频的噪声旁路或是导向接地线,只让60Hz左右的波型通过。
电源板PCBA交流电输入插座

上面照片中,中央为一体式EMI滤波器电源插座,滤波电路整个包于铁壳中,能更有效避免噪声外泄;右方的则是以小片电路板制作EMI滤波电路,通常使用于无足够深度安装一体式EMI滤波器的电源供应器,少了铁皮外壳多少会有噪声泄漏情形;而左边的插座上只加上Cx与Cy电容(稍后会介绍),使用这类设计的电源,其EMI滤波电路通常需要做在主电路板上,若是主电路板上的EMI电路区空空如也,就代表该区组件被省略掉了。

目前使用12公分风扇的电源供应器内部空间都不太能塞下一体式EMI滤波器,所以大多采用照片左右两边的做法。

X电容(Cx,又称为跨接线路滤波电容)
这是EMI滤波电路组成中,用来跨接火线(L)与中性线(N)间的电容,用途是消除来自电力线的低通常态噪声。
电源板PCBA加工-X电容(Cx,又称为跨接线路滤波电容)

外观如照片所示为方型,上方会打上X或X2字样。

Y电容(Cy,又称为线路旁通电容器)
Y电容为跨接于浮接地(FG)和火线(L)/中性线(N)之间,用来消除高通常态及共态噪声。
电源板PCBA加工-Y电容(Cy,又称为线路旁通电容器)

Y电容的外观如照片呈圆饼状

而计算机用电源中的FG点与金属外壳、地线(E)及输出端0V/GND共接,所以未连接接地线时,会经由两颗串联的Cy电容分压出输入电源一半的电位差(Vin/2),人体碰触到后就有可能产生感电现象。

共态扼流圈(交连电感)
电源板PCBA加工-共态扼流圈(交连电感)

共模态扼流圈在滤波电路中为串联在火线(L)与中性线(N)上,用来消除电力在线低通共态以及射频噪声。有些电源的输入端线路,会有缠绕在磁芯上的设计,也可以当作是简单的共态扼流圈。

其外观有环形与类似变压器的方形,部分可以见到外露的线圈。

所谓共态噪声,代表是L/N线对于地线E间的噪声,而常态噪声,则是L与N线之间的噪声,EMI滤波器功能主要是消除及阻挡这两类噪声。在EMI滤波电路之后的是瞬时保护电路及整流电路,常见的组件如下。

保险丝
保险丝就是当其流过其上的电流值超出额定限度时,会以熔断的方式来保护连接于后端电路,一般使用于电源供应器中的保险丝为快熔型,比较好的会使用防爆式保险丝,其与一般保险丝最大的差别是外管为米色陶瓷管,内填充防火材质避免熔断时产生火花。
电源板PCBA元器件-保险丝

其安装于电路板上的方式有如图片上方的固定式(两端直接套上导线座并焊于电路板上)以及图片中央的可拆卸式(使用金属夹片固定)。下方的方形组件是温度保险丝,这类保险丝固定于大功率水泥电阻或是功率组件的散热片上,主要是用于超温保护,避免组件过热而损坏或发生火灾,这类保险丝也有与电流保险丝结合的版本,对电流及温度进行双重保护。

负温度系数电阻(NTC)
因为电源接通电源瞬间,其内的高压端电解电容属于无电状态,充电瞬间将产生过大电流突波以及线路压降,可能使桥式整流器等组件超出其额定电流而烧坏。NTC使用时串联于L或N线路上,启动时其内部阻抗值可以限制充电瞬间的电流值,而负温度系数的定义是其电阻会随其温度上升而降低,所以随着电流流过本体使温度逐渐升高后,其阻值会随着降低,避免造成不必要功率消耗。
电源板PCBA元器件-负温度系数电阻(NTC)

其外观大多为黑色及墨绿色的圆饼状元件

但其缺点是电源处于热机状态下启动时,其保护效果会打上折扣,且即使阻抗可随温度降低,仍会消耗些许功率,所以目前高效率电源大多采用更进阶的瞬时保护电路。

金氧变阻器(MOV)
变阻器跨接于保险丝后端的火线与地线间,其动作原理为当其两端电压差低于其额定电压值时,本体呈现高阻抗;当电压差超出其额定值,本体电阻会急速下降,L-N间呈现近似短路状态,前端的保险丝因短路而升高的电流将会使其熔断,以保护后端电路,有时本体承受功率过大时,亦以自毁方式来警告使用者该装置已经出现问题。

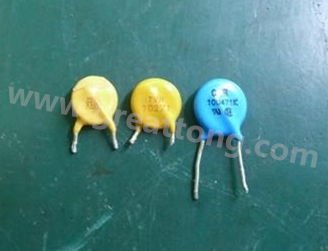

电源板PCBA元器件-金氧变阻器(MOV)

通常用于电源供应器交流输入端,当输入交流发生过电压时能及时让保险丝熔断,避免使内部组件损坏。其颜色与外观与Cy电容很接近,不过可以从组件上面的字样及型号来分别其不同。

桥式整流器
内部由四颗二极管交互连接所构成的桥式整流器,其功用是将输入交流进行全波整流后,供后端交换电路使用。
电源板PCBA元器件-桥式整流器

其外观与大小会随着组件额定电压及电流的不同而有所差异,部分电源供应器会将其固定于散热片上,协助其散热,以利稳定的长时间运作。经过整流后,便进入功率级一次侧的交换电路,这里的组件决定了电源供应器的各路最大输出能力,是电源供应器相当重要的一部份。
