很多企业或者研发团队在做新产品开发时，都会选择将PCB布线设计外包给专业公司。原因很简单：一方面节省研发周期，另一方面可以借助有经验的设计团队提升设计质量。
但经常有客户在联系我们时，资料准备得不完整，结果导致沟通来回、进度拖延，甚至返工。因此，在外包PCB布线设计前，准备齐全的资料非常关键。

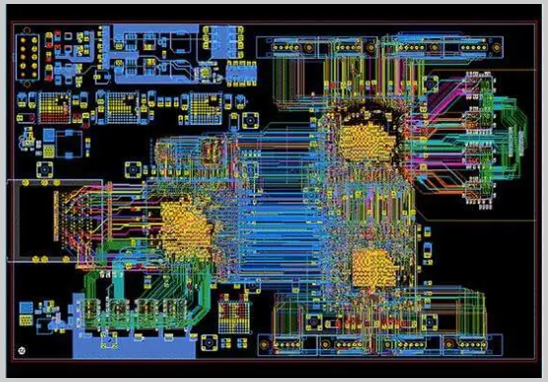

一、外包PCB布线设计需要准备的核心资料
1. 电路原理图
这是布线设计的根基，必须提供完整、正确的原理图文件（如Altium、OrCAD、Cadence格式等）。如果原理图有修改痕迹，一定要标注清楚。
2. 器件BOM表（Bill of Materials）
包含器件型号、封装规格、供应商信息等。完整的BOM表不仅能保证布线正确，还能提前匹配供应链资源。
3. 元器件封装库/坐标文件
很多器件，特别是BGA、QFN、LGA等高精密封装，必须提供标准的封装库文件，避免尺寸不符引起返工。
4. 设计约束条件（Design Rules）
- 板层结构（几层板，是否有盲孔/埋孔）
- 线宽线距要求
- 差分走线、阻抗控制需求
- 特殊器件布局限制（如大电流走线、散热要求）
这些信息决定了布线是否符合电气和工艺规范。
5. 机械结构图（DXF或3D文件）
用于确认PCB板形尺寸、安装孔位、接口位置与产品外壳匹配。
6. 参考设计或旧板文件（如有）
如果是产品迭代，提供旧板文件有助于工程师更快理解需求，缩短设计周期。
7. 功能说明文档
简要说明板卡的主要功能、关键电路作用，有助于设计团队更好地优化布局布线。
二、资料准备不完整会带来什么影响？
- 沟通反复，设计周期被拉长
- 设计错误率上升，增加返工成本
- PCB加工厂难以对接，导致打样失败
所以，资料完整性直接影响项目进度和质量。
三、常见问题解答（FAQ）
Q：没有封装库怎么办？
A：可以委托设计公司协助建立，但需要额外时间，最好提前准备。
Q：电路图只提供PDF可以吗？
A：PDF仅能参考，不能直接布线。必须有原始设计文件。
Q：外包PCB布线公司能否帮忙采购元器件？
A：专业公司一般都能提供BOM优化、供应商对接和采购服务，甚至能做样品和PCBA一站式交付。
四、如何选择靠谱的外包PCB布线公司？
- 是否有多层、高速、高密度设计经验
- 是否具备BGA封装、盲埋孔设计能力
- 能否从设计到打样、SMT、测试一站式完成
- 是否能提供保密协议，保护客户方案安全
深圳宏力捷电子就是一家专业的PCB设计与生产服务公司，拥有10年以上实战经验，配套自有PCB板厂和SMT工厂，能从原理图到PCBA量产全流程服务，帮您大幅缩短研发周期。
