一块复杂的电路板能否成功逆向并投入量产，往往取决于抄板打样过程中那几十个容易忽略的细节。
在电子产品研发、维修或升级过程中，PCB抄板打样已成为不可或缺的环节。作为深圳宏力捷电子拥有十多年经验的工程师，我们发现90%的抄板失败案例源于对基础细节的疏忽。

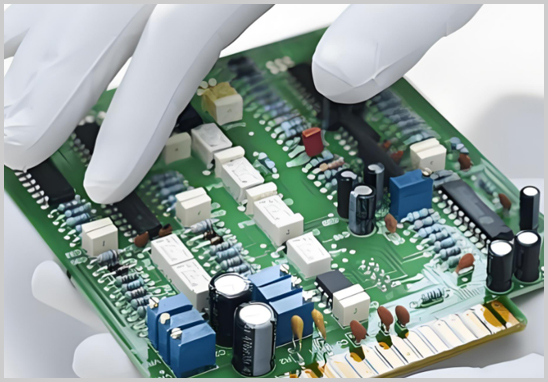

实物PCB板的完整性是成功抄板的起点——一块残缺的板子可能导致整个逆向工程陷入困境。而看似简单的扫描环节，分辨率不足的图像会让后期工作举步维艰。
一、PCB抄板核心注意事项
1. 实物板处理：逆向工程的基石
- 完整无损的PCB实物是抄板成功的首要条件。任何损伤都可能增加抄板难度甚至导致无法抄解。寄送时务必采用防震包装，避免运输途中产生新的损伤
- 拆解元器件时必须详细记录元件极性、方向及位置。一位经验丰富的工程师曾遇到因未记录贴片电容方向，导致样板电源短路烧毁的案例
- 高精度扫描是关键。建议使用专业扫描仪，将分辨率调至最高水平，确保能清晰捕捉焊盘、过孔和细微走线。对于多层板，每磨一层需立即扫描存档
2. 技术处理：魔鬼在细节中
- 精确测量原板尺寸至关重要。扫描图像可能因设备差异产生尺寸偏差，若不校准将导致制作的文件无效，最终元件无法安装
- 磨板工艺决定生死。对于多层板：
- 坚持单方向磨板，避免双向打磨导致板层穿透
- 每磨掉一层立即扫描备份，复杂板如手机主板可多次扫描保存
- 根据板材硬度选用适当砂纸，保持力度均匀、板面平整
- 选择专业转换软件（如EDA2000）将扫描图像转换为PCB文件，可大幅提升精确度和效率
3. 设计还原：从物理到电气的精确转化
- 元件封装标准化处理。非标准封装会导致BOM清单错误和后期焊接困难。特别是：
- 焊盘尺寸需匹配元件功率，1/2W电阻推荐32MIL孔径
- 极性元件方向标注清晰
- 电源与信号线区别处理：
- 电源线宽（1-2.54mm）应为信号线（0.25-1.27mm）的1.5-2倍
- 大功率设备地线需进一步加宽
- 分区布局原则：数字/模拟电路分开布局，输入单元靠近板边，缩短信号路径
二、PCB打样关键控制点
1. 打样前的智慧决策
- 合理控制打样数量。企业常忽视打样成本，实际上样板测试可能占开发成本的15%-30%。建议：
- 简单板：3-5片
- 复杂多功能板：8-10片
- 带BGA等精密封装：增加2-3片备用
- 封装确认三重校验：
- 核对封装库与实物尺寸
- 确认特殊元件（如QFN底部焊盘）的工艺处理
- 验证屏蔽罩内元件无错焊
2. 打样中的技术把控
- 电气检查全覆盖：
- 通电测试：逐步增加电压，监测异常电流
- 功能验证：测试所有接口和功能模块
- 信号完整性测试：关键信号使用示波器检测
- 高频板特殊处理：
- 记录原板层叠结构和介质参数
- 控制阻抗连续性，避免因抄板忽略导致信号失真
- 散热元件特别关注：
- 大功率器件位置是否影响热敏感元件
- 必要时添加散热铜箔或导热孔
3. 打样后的优化闭环
- 设计修正必须二次验证。首次打样发现的问题修正后，建议进行小批量（5-8片）二次打样
- 可制造性分析（DFM）：
- 检查最小线宽/线距是否符合工厂制程能力
- 确认元件间距满足贴片要求（波峰焊≥1.27mm）
- BOM清单协同验证：
- 与采购部门核对元件供货情况
- 标注关键元件替代方案
三、行业痛点解决方案
1. 抄板常见失误预防
- 文件与原板不符：采用三次对照法（扫描图/PCB文件/实物）
- 尺寸偏差问题：引入基准定位孔测量校准系统
- 网络添加失败：标准化元件库建立，避免封装错误
2. 特殊案例应对策略
- 被胶封元件处理：
- 先X光透视判断内部结构
- 使用溶剂渐进式去胶
- 高价值板采用冷冻破碎技术
- 无标识微型元件：
- 0402以下封装使用显微镜读数
- 搭建对比测试电路推导参数
- 加密程序破解：
- 合法授权前提下进行
- 应对UID绑定加密需解密芯片或重写认证逻辑
3. 法律与伦理边界
知识产权必须尊重。宏力捷电子在接单前严格执行：
- 客户提供专利授权证明
- 自主开发产品需专利检索规避
- 军工类板一律拒单
四、一站式服务价值实现
宏力捷电子十年实战形成的全流程闭环管控将抄板打样成功率提升至99.2%：
- 48小时响应机制：专业团队评估板件难度
- 四眼原则审核：工程师+组长双签确认关键节点
- 自有板厂优势：
- 抄板团队与生产部门共享EDA数据库
- 高频板精准控制阻抗公差±7%
- SMT联动保障：
- BOM清单直接联动物料库
- 首件确认后24小时完成贴片
一位电子工程师曾感叹：“逆向一块十层通信板，最大的挑战不是看清每根走线，而是理解设计者隐藏在布局中的智慧。”而专业的抄板打样，正是对这种设计智慧的精准解读与重现。
深圳宏力捷电子通过十年技术沉淀，建立了一套完整的PCB抄板打样质量控制体系。从收到客户板件开始，每一个环节都有明确的工艺标准和检测节点，确保从抄板到打样的无缝衔接，真正实现“数据零失真、工艺零缺陷、交付零延误”的三零标准。
当您的产品需要升级迭代或紧急维修时，可靠的抄板打样服务能为您节省60%以上的开发时间与成本。选择专业团队，就是选择成功量产的第一保障。
