DIP插件加工中必备的焊接工艺

发布时间 :2022-11-02 17:53 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCBA加工部
SMT贴片打样加工的生产环节中有一道程序是DIP插件加工,这道工序是需要焊接的,而焊接根据钎料的熔点可以分为软钎焊和硬钎焊两种。一般来说软钎焊就是熔点低于450摄氏度的焊接,而在DIP插件加工软钎焊加工所使用的焊料自然也就叫软钎焊料。目前在电子加工厂常用的各种焊接方法一般都是软钎焊。

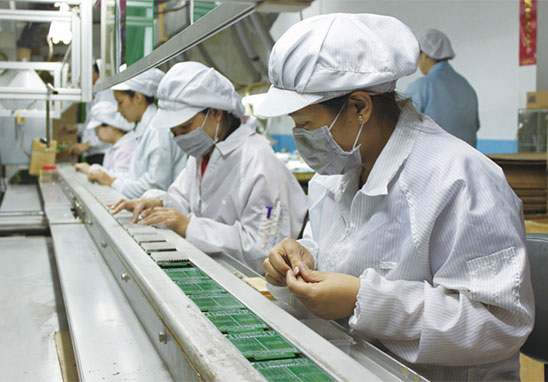

DIP插件加工中必备焊接工艺

DIP插件加工的软钎焊相关工艺
1.软钎焊的特点
①钎料熔点低于焊件熔点。
②加热到钎料熔化,润湿焊件。
③焊接过程焊件不熔化。
④为了清除金属表面的氧化层,焊接过程需要加助焊剂。
⑤焊接过程可逆,能够解焊,可以返修。

2.钎焊过程
无论是手工焊、浸焊、波峰焊还是再流焊,其焊接过程都要经过对焊件界面的表面清洁、加热、润湿、扩散和溶解、冷却凝固几个阶段。
(1)表面清洁
钎焊焊接只能在清洁的金属表面进行。
此阶段的作用是清理焊件的被焊界面,把界面的氧化膜及附着的污物清除干净。表面清洁是在加热过程中、钎料熔化前,通过助焊剂的活化作用使其与焊件表面氧化膜起反应后完成的。

(2)加热
在一定温度下金属分子才具有动能,才能在很短的时间内完成产生润湿、扩散、溶解、形成结合层。因此加热是钎焊焊接的必要条件。
对于大多数合金而言,较理想的钎焊温度是加热到钎料液相线以上15.5~71℃。

(3)润湿
只有当熔融的液态钎料在金属表面漫流铺展,才能使金属原子自由接近,因此熔融的钎料润湿焊件表面是扩散、溶解、形成结合层的首要条件。

(4)毛细作用、扩散和溶解、冶金结合形成结合层
熔融的钎料润湿焊件表面后,在毛细现象、扩散和溶解作用下,经过一定的温度和时间形成结合层(焊缝),焊点的抗拉强度与金属间结合层的结构和厚度等因素有关。

(5)冷却,焊接完成
冷却到固相温度以下,凝固后形成具有一定抗拉强度的焊点。

DIP插件加工中必备焊接工艺
