PCBA大讲堂:电路板元器件的检测技巧

发布时间 :2021-08-06 17:18 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCBA加工部
电子设备的核心是电路板,而电路板则是由各种类型的电子元器件焊接组装而成,如果设备发生故障或者出现短路,缘由大部分会出现在电子元器件失效或者损坏引起的。接下来深圳PCBA厂家-深圳宏力捷电子就给大家介绍下电路板元器件的检测技巧,供大家参考。

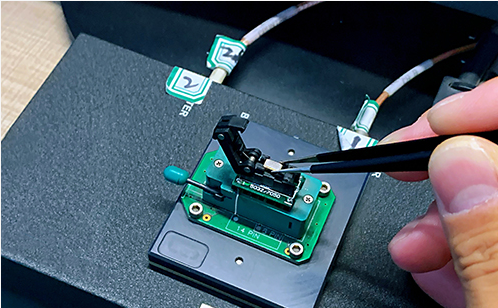

电路板元器件的检测技巧

电路板元器件的检测技巧
1.测整流电桥各脚的极性
      万用表置R×1k挡,黑表笔接桥堆的任意引脚,红表笔先后测其余三只脚,如果读数均为无穷大,则黑表笔所接为桥堆的输出正极,如果读数为4~10kΩ,则黑表笔所接引脚为桥堆的输出负极,其余的两引脚为桥堆的交流输入端。

2.判断晶振的好坏
      先用万用表(R×10k挡)测晶振两端的电阻值,若电阻值为无穷大,说明晶振无短路或漏电;再将试电笔插入市电插孔内,用手指捏住晶振的任一引脚,将另一引脚碰触试电笔顶端的金属部分,若试电笔氖泡发红,说明晶振是好的;若氖泡不亮,则说明晶振损坏。

判断晶振好坏

3.单向晶闸管检测
      可用万用表的R×1k或R×100挡测量任意两极之问的正、反向电阻,如果找到一对极的电阻为低阻值(100Ω~lkΩ),则此时黑表笔所接的为控制极,红表笔所接为阴极,另一个极为阳极。晶闸管共有3个PN结,我们可以通过测量PN结正、反向电阻的大小来判别它的好坏。测量控制极(G)与阴极[C)之间的电阻时,如果正、反向电阻均为零或无穷大,表明控制极短路或断路;测量控制极(G)与阳极(A)之间的电阻时,正、反向电阻读数均应很大;测量阳极(A)与阴极(C)之间的电阻时,正、反向电阻都应很大。

单向晶闸管检测

4.双向晶闸管的极性识别
      双向晶闸管有主电极1、主电极2和控制极,如果用万用表R×1k挡测量两个主电极之间的电阻,读数应近似无穷大,而控制极与任一个主电极之间的正、反向电阻读数只有几十欧。根据这一特性,我们很容易通过测量电极之间电阻大小,识别出双向晶闸管的控制极。而当黑表笔接主电极1。红表笔接控制极时所测得的正向电阻总是要比反向电阻小一些,据此我们也很容易通过测量电阻大小来识别主电极1和主电极2。

5.检查发光数码管的好坏
      先将万用表置R×10k或R×l00k挡,然后将红表笔与数码管(以共阴数码管为例)的“地”引出端相连,黑表笔依次接数码管其他引出端,七段均应分别发光,否则说明数码管损坏。

检查发光数码管的好坏

深圳宏力捷电路板加工能力
1. 最大板卡:310mm*410mm(SMT);
2. 最大板厚:3mm;
3. 最小板厚:0.5mm;
4. 最小Chip零件:0201封装或0.6mm*0.3mm以上零件;
5. 最大贴装零件重量:150克;
6. 最大零件高度:25mm;
7. 最大零件尺寸:150mm*150mm;
8. 最小引脚零件间距:0.3mm;
9. 最小球状零件(BGA)间距:0.3mm;
10. 最小球状零件(BGA)球径:0.3mm;
11. 最大零件贴装精度(100QFP):25um@IPC;
12. 贴片能力:300-400万点/日。

深圳PCBA加工

为什么选择深圳宏力捷做PCBA加工?
1. 实力保障
▪ SMT车间:拥有进口贴片机,光学检查设备多台,可日产400万点。每道工序都配备有QC人员,能够盯紧产品质量。
▪ DIP产线:拥有波峰焊两台,其中工作三年以上的老员工就有十多人,工人熟练程度高,可焊接各类插件材料。

2. 品质保障,性价比高
▪ 高端设备可贴精密异形件,BGA,QFN,0201类材料。也可样板贴片,散料手放。
▪ 样板与大小批量均可生产,打样800元起,批量0.008元/点起,无开机费。

3. 电子产品贴片、焊接经验丰富,交货稳定
▪ 累积服务上千家电子企业,涉及多类汽车设备与工控主板的SMT贴片加工服务,产品常出口欧美地区,品质能够得到新老客户的肯定。
▪ 交货准时,材料齐全后正常3-5天出货,小批量也可加急当天出货。

4. 维修能力强,售后服务完善
▪ 维修工程师经验丰富,可维修各类贴片焊接所造成的不良产品,能够保证每片电路板的连通率。
▪ 24小时客服人员随时响应,最快速度解决您的订单问题。
