PCBA加工波峰焊PCB工艺边和V-Cut一般要求

发布时间 :2020-06-09 15:09 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCBA加工部
      深圳宏力捷专业提供整体PCBA电子制造服务,包含上游电子元器件采购到PCB生产加工、SMT贴片、DIP插件、PCBA测试、成品组装等一站式服务。接下来为大家介绍PCBA加工波峰焊PCB工艺边和V-Cut一般要求。

PCBA加工波峰焊PCB工艺边和V-Cut一般要求
      为了PCBA加工波峰焊接时便于装夹,避免安装在边缘部分的元器件与夹持爪碰撞,以及边缘导线和夹持爪之间粘连,沿PCB四周边缘均应留有不小于5mm的无元器件区及无铜箔区作为工艺边。如图所示:

PCBA加工波峰焊PCB工艺边和V-Cut一般要求

      采取拼板结构的PCB,当经过多次安装和焊接的PCB进行分割时,低于靠近转角边缘区域的元器件,必然承受较大的扭曲应力变形,从而附加较大的应力而可能导致焊点和元器件开裂或裂纹。由于SMD与chip相比,没有引脚来消除PCB产生的机械应力,故更易造成损伤。

PCBA加工波峰焊PCB工艺边和V-Cut一般要求

      因此,采用预刻线的拼板结构形式可使分板时的翘曲变形最小,使元器件所受的应力和缺陷减到最小。拼板的连接和分离可采用双面对刻V形槽工艺实现,V形槽的深度为“双面深度之和为板厚的1/3左右”,要求刻槽尺寸精确,深度均匀。如图所示:

PCBA加工波峰焊PCB工艺边和V-Cut一般要求

深圳宏力捷PCBA加工能力
1. 最大板卡:310mm*410mm(SMT);
2. 最大板厚:3mm;
3. 最小板厚:0.5mm;
4. 最小Chip零件:0201封装或0.6mm*0.3mm以上零件;
5. 最大贴装零件重量:150克;
6. 最大零件高度:25mm;
7. 最大零件尺寸:150mm*150mm;
8. 最小引脚零件间距:0.3mm;
9. 最小球状零件(BGA)间距:0.3mm;
10. 最小球状零件(BGA)球径:0.3mm;
11. 最大零件贴装精度(100QFP):[email protected]
12. 贴片能力:300-400万点/日。

深圳PCBA加工

选择深圳宏力捷做PCBA加工的四大理由
1. 实力保障

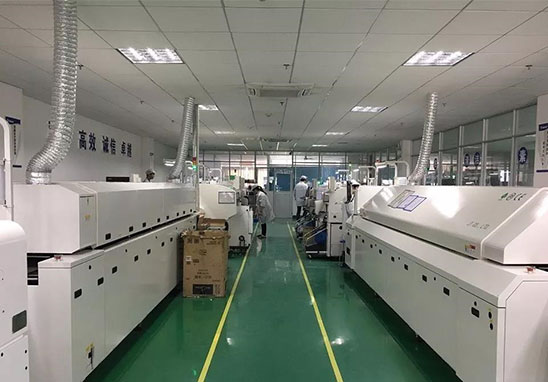

▪ SMT车间:拥有进口贴片机,光学检查设备多台,可日产400万点。每道工序都配备有QC人员,能够盯紧产品质量。
