PCB设计公司详解PCB板铺铜规则

发布时间 :2019-10-29 14:35 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB设计部

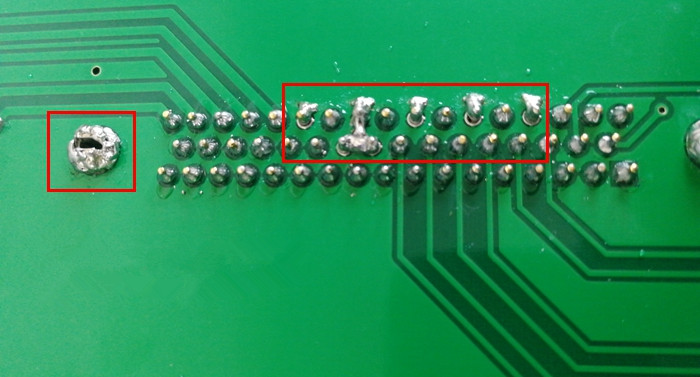

在完成PCB设计、PCB打样进行焊接的时候,有时候会出现虚焊或者一直焊不上的情况,出现这种情况通常是由于PCB板铺铜不规范,导致焊接时PCB板散热过快造成的。接下来深圳PCB设计公司-深圳宏力捷电子为大家介绍PCB板铺铜规则。

PCB设计公司详解PCB板铺铜规则

PCB设计公司详解PCB板铺铜规则


造成PCB板散热过快的主要原因:
1、焊接温度过低,接地散热快。
2、PCB设计地孔未使用十字链接,焊盘接地面积大散热快。
解决方法:将焊接温度调高至350-400度(400℃以上温度需注意焊接时间不宜过长)。

针对此类问题接下来分享一下Altium Designer铺铜规则(低版本和高版本参数设置):

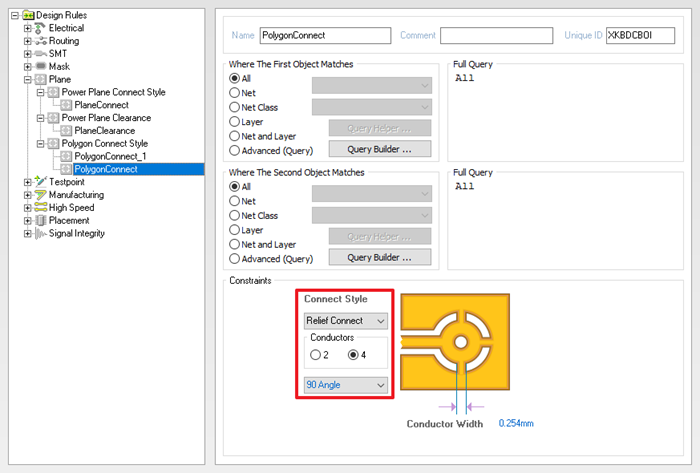

1、设置铺铜项链接 :规则内Plane → Polygon Connect style(图1-1)。

PCB设计公司详解PCB板铺铜规则

图1-1

PCB设计公司详解PCB板铺铜规则

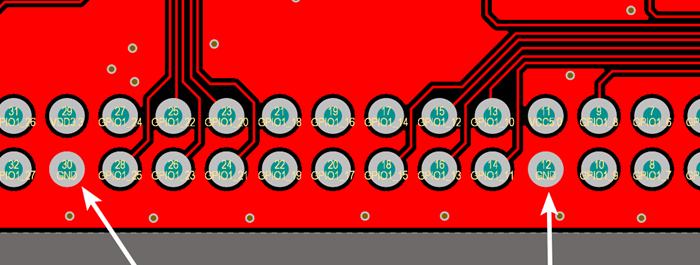

设置前后铺铜效果比对

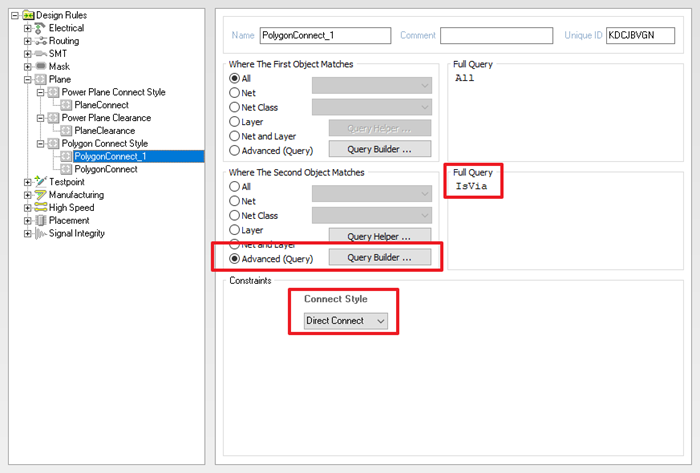

2、按前面设置铺铜后发现所有地网络的孔都以十字架方式链接铜皮,这样的方式过孔(Via)与铜皮的连接接触面积变小了,过孔(Via)导流下降,我们得在添加一个过孔(Via)的规则(图2-1)。

PCB设计公司详解PCB板铺铜规则

图2-1

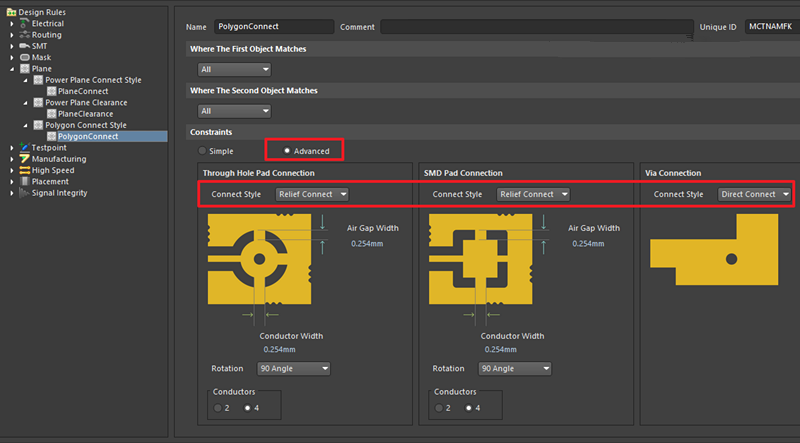

3、用高版本Altium Designer规则设置就相对简单些(图3-1)。

PCB设计公司详解PCB板铺铜规则

图3-1

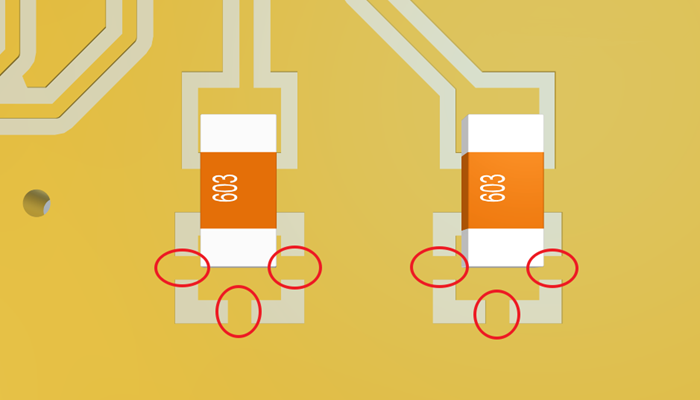

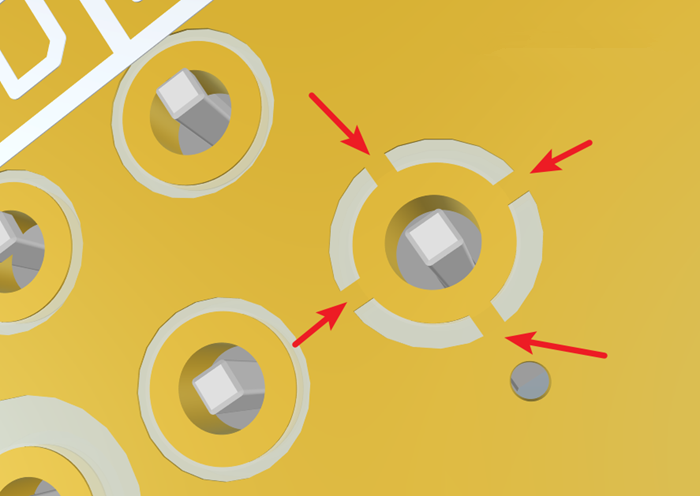

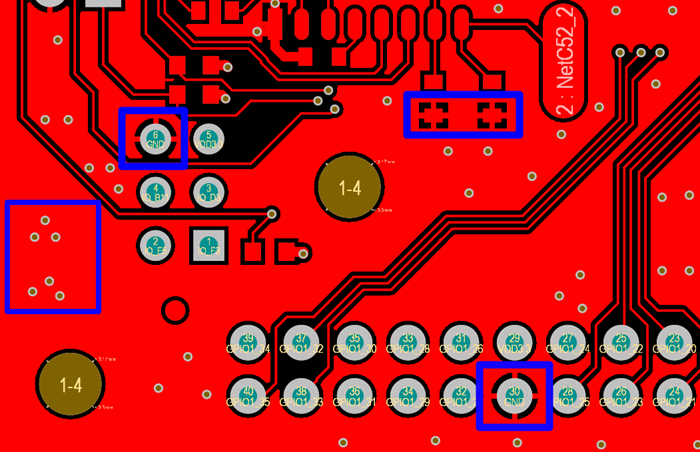

按此参数设置后铺铜效果如下,可以有效提高焊接良率。

PCB设计公司详解PCB板铺铜规则

PCB设计公司详解PCB板铺铜规则

PCB设计公司详解PCB板铺铜规则


以上就是关于PCB板铺铜规则的介绍,如果您有电路板产品需要做PCB设计、SMT加工、PCBA代工代料,欢迎联系深圳宏力捷电子!
