PCB大讲堂:常见金属基板分类及其优点

发布时间 :2022-06-29 18:03 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB制板部
目前,市面上的PCB电路板产品,从材料大类上来分主要分为三种:普通基板、金属基板及陶瓷基板。接下来深圳PCB板厂-宏力捷电子为大家介绍常见金属基板分类及其优点。

PCB大讲堂:常见金属基板分类及其优点


一、常见金属基板的分类:

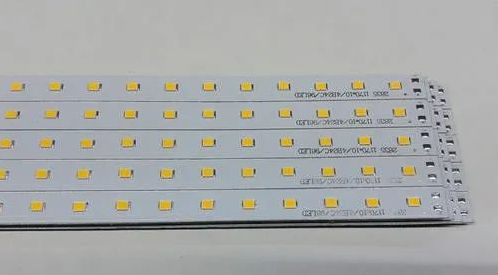

金属基板主要有三种:铝基板、铜基板、铁基板。这里重点分析的是铝基板、铜基板。

铝基板是目前金属基板中使用最多的基板,具有良好的导热性、电气绝缘性能和机械加工性能。铝基板分为柔性铝基板、混合铝铝基板、多层铝基板、通孔铝基板等。

铜基板是金属基板中最贵的一种,其导热效果比铝基板和铁基板都要好很多倍。铜基板分为沉金铜基板、镀银铜基板、喷锡铜基板、抗氧化铜基板等。

PCB大讲堂:常见金属基板分类及其优点


二、金属基板的优点:

1、热膨胀性
金属基板可有效解决散热问题,从而使电路板上的元器件不同物质的热胀冷缩问题得到缓解,提高电子设备的耐用性和可靠性。

2、散热性
目前,很多双面板、多层板密度高、功率大,热量散发难;而金属基印制板可解决这一散热难题。

3、尺寸稳定性
金属基板尺寸要比绝缘材料的板材稳定得多。

4、应用领域广泛
铝基板的应用领域很广泛,如音频设备的输入、输出放大器,平衡放大器;计算机的CPU板软盘驱动器,电源装置;汽车的电子调节器,点火器,电源控制器;灯具灯饰的LED灯等。

铜基板主要适用于高频电路,包括高低温变化大地区的精密通信设备的散热等。

PCB大讲堂:常见金属基板分类及其优点


我司金属基板工艺能力

层数:1-2L(金属基板&金属芯板)、1-2L(陶瓷DBC板);
板厚:0.5-3.0mm 尺寸:max:400*500 ,min:25*25mm ;
机械加工:X/Y/Z精度±0.08mm,喇叭孔、螺丝孔;
导热材料导热系数: 常规导热材料:1-4W/m.k; 陶瓷导热材料:24-170W/m.k;
最大布线铜厚:5OZ ;
金属表面处理:铝普通氧化、铝硬质氧化、铝化学钝化、喷沙、拉丝、表面电镀处理;
表面处理工艺:热风整平、化学沉金、沉锡、沉银、电镀软/硬金等。


PCB大讲堂:常见金属基板分类及其优点

PCBA加工服务流程

1. 项目咨询/报价:客户提供完整PCBA资料报价;
2. 客户下单:客户确认报价,签订合同,支付预付款;
3. 工程评估:工程评估客供资料,转化为最终生产资料;
4. 采购原料:采购根据生产资料,安排PCB制板和元件采购;
5. PCBA生产:齐板齐料后,进行SMT、DIP焊接加工;
6. PCBA测试:根据客户需求对产品进行测试;
7. 包装售后:客户支付尾款,PCBA打包出货。
